Sondas Activas y Diferenciales

Las sondas activas y diferenciales son accesorios especializados para osciloscopios diseñados para medir señales que no pueden ser capturadas de forma segura o precisa con sondas pasivas estándar. Las sondas activas utilizan circuitería de amplificación interna para proporcionar una impedancia de entrada muy alta y una carga capacitiva baja, minimizando la perturbación del circuito incluso a frecuencias altas. Las sondas diferenciales miden el voltaje entre dos nodos sin referencia a tierra, lo que las hace esenciales para capturar de forma segura señales flotantes como las que se encuentran en fuentes de alimentación conmutadas, circuitos de puerta de accionamiento de motores y buses serie diferenciales.

Estas sondas son herramientas críticas para ingenieros de electrónica de potencia, especialistas en pruebas de EMC y laboratorios de I+D que trabajan con circuitos digitales y analógicos de alta velocidad. Los modelos de Hioki, Pico Technology y Siglent abarcan anchos de banda de pocos MHz hasta varios GHz, con altas relaciones de rechazo de modo común (CMRR) que permiten mediciones diferenciales precisas incluso en entornos ruidosos.

Aplicaciones Típicas

Diseño de fuentes de alimentación conmutadas — medición de señales de control de puerta y formas de onda de conmutación MOSFET referenciadas a nodos flotantes en topologías de puente medio y puente completo
Pruebas de accionamientos de motor e inversores — captura de voltaje diferencial en los devanados de fase y uniones compuerta-emisor IGBT
Pruebas de precumplimiento de EMC — medición de emisiones conducidas y ruido de modo común en líneas de alimentación y arneses de cable
Pruebas de bus serie de alta velocidad — captura de pares diferenciales como USB, CAN, RS-485 e Ethernet con rechazo preciso de modo común
Pruebas del sistema de gestión de baterías — medición de voltajes de células individuales en pilas de baterías conectadas en serie

Marcas Populares

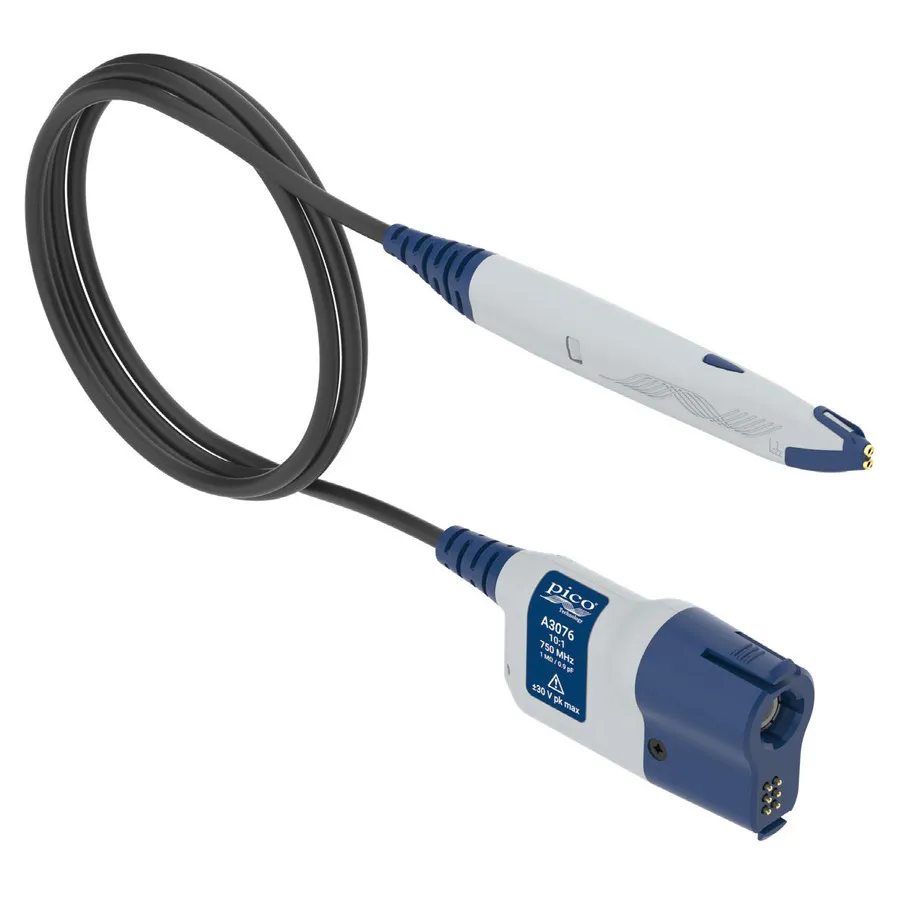

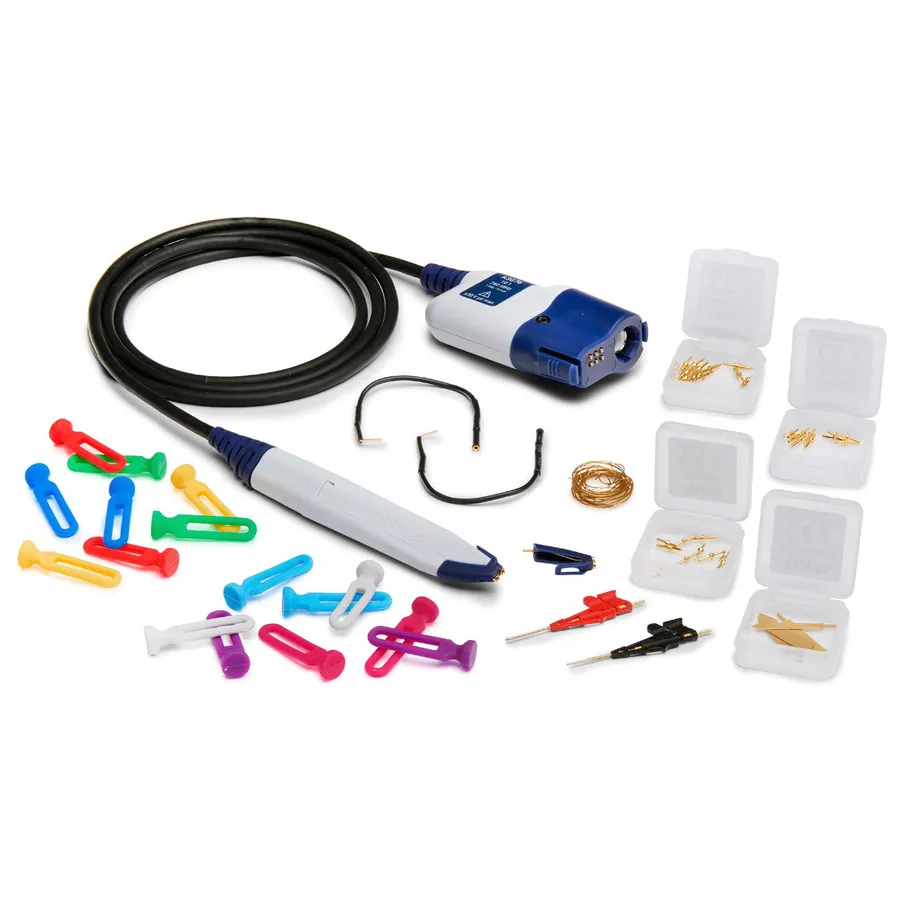

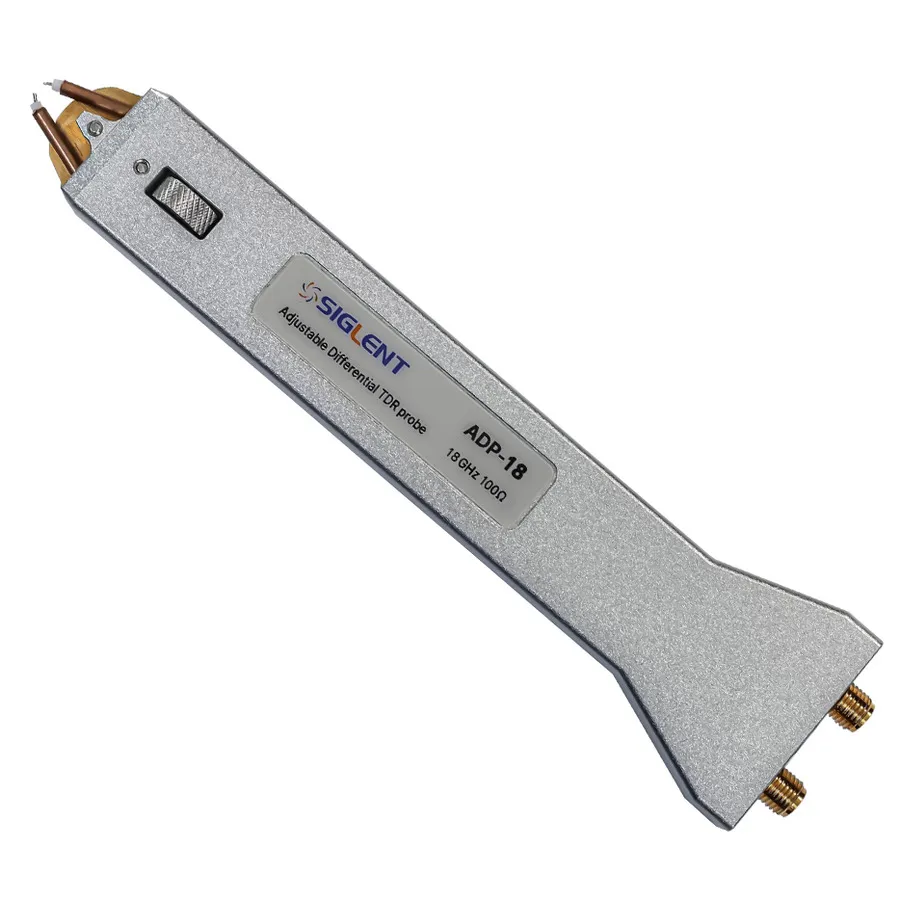

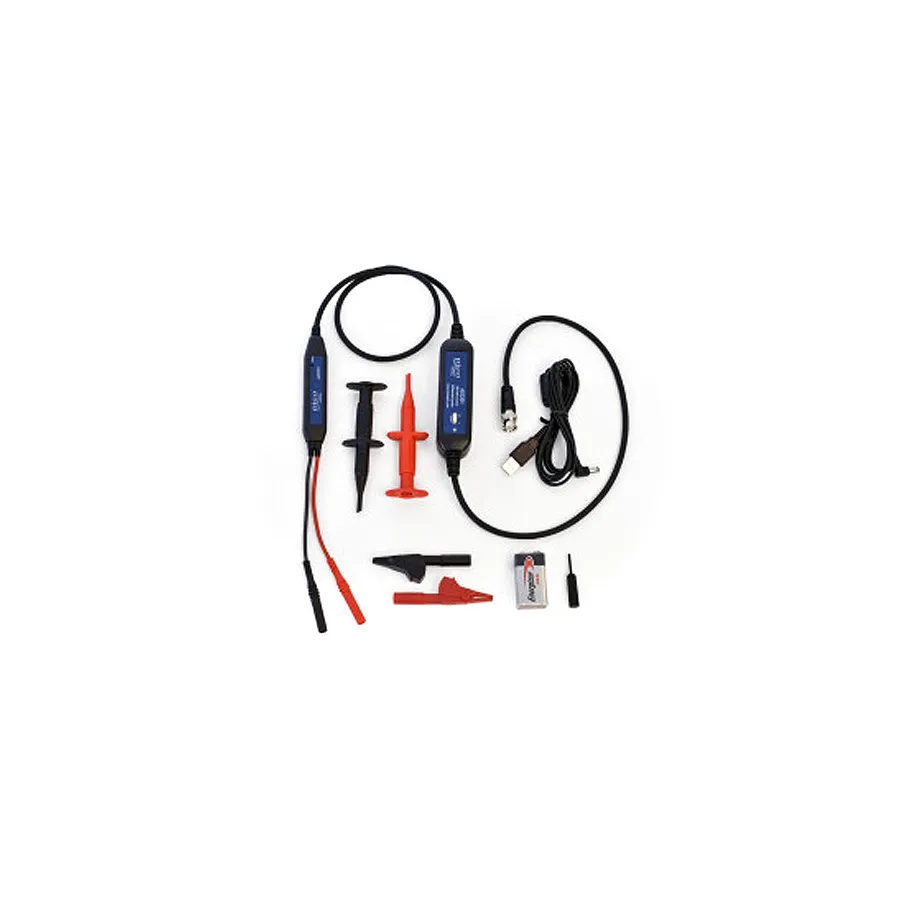

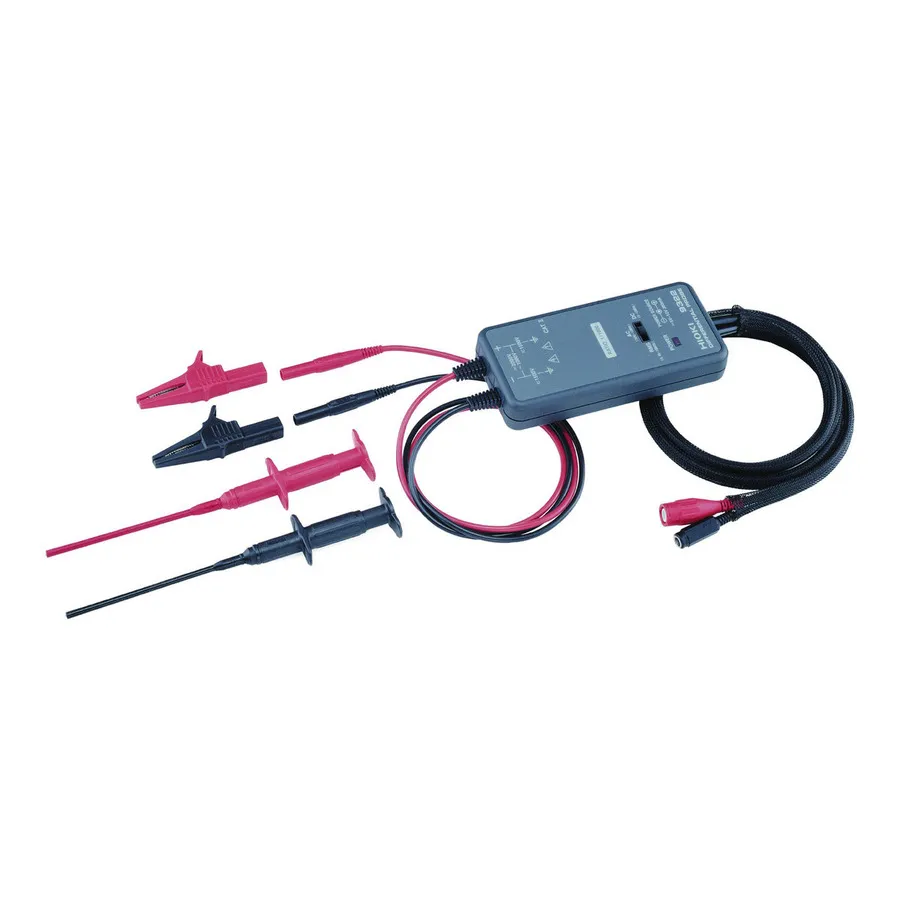

Hioki ofrece sondas diferenciales de banda ancha bien adaptadas para aplicaciones de electrónica de potencia e inversores. Pico Technology proporciona sondas activas de alta impedancia y sondas diferenciales activas compatibles con su rango de instrumentos PicoScope. La serie ADP de Siglent presenta relaciones de atenuación ajustables para una cobertura flexible del rango de voltaje en entornos de banco y campo.
