Cables de Puerto de Prueba para Analizadores

Los cables de puerto de prueba para analizadores conectan los puertos de salida de analizadores de redes vectoriales (VNA), analizadores de espectro y analizadores de señales al dispositivo bajo prueba o a accesorios de prueba externos. Estos cables están diseñados para estabilidad de fase, baja pérdida de inserción y rendimiento eléctrico consistente en amplios rangos de frecuencia—características que son críticas cuando el cable se incluye dentro de la ruta de medición calibrada. A diferencia de los cables RF de propósito general, los cables de puerto de prueba mantienen tolerancias de impedancia ajustadas y minimizan reflexiones que de otro modo degradarían la precisión de medición.

Disponibles en construcciones blindadas y semiflexibles, los cables de puerto de prueba están diseñados para soportar flexión repetida en entornos de laboratorio mientras mantienen sus características eléctricas. Los tipos de conectores comunes incluyen Type-N, SMA, 3,5 mm, 2,92 mm y 2,4 mm, con clasificaciones de frecuencia hasta 67 GHz para aplicaciones VNA de microondas milimétricas. Las opciones de longitud de cable típicamente varían de 0,5 m a 5 m para adaptarse a una variedad de configuraciones de bancada.

Aplicaciones Típicas

Extensión de puertos de prueba de VNA para alcanzar dispositivos bajo prueba en configuraciones de fijación y medición en obleas
Enrutamiento de señales en sistemas de equipos de prueba automatizados (ATE) y configuraciones de matriz de conmutadores RF
Caracterización de componentes microondas y microondas milimétricas en laboratorios de prueba de I+D y producción
Pruebas in situ de sistemas de antenas, cables y conectores en despliegues de campo
Mediciones de interferencia y cumplimiento previo en configuraciones de laboratorio EMC

Marcas Populares

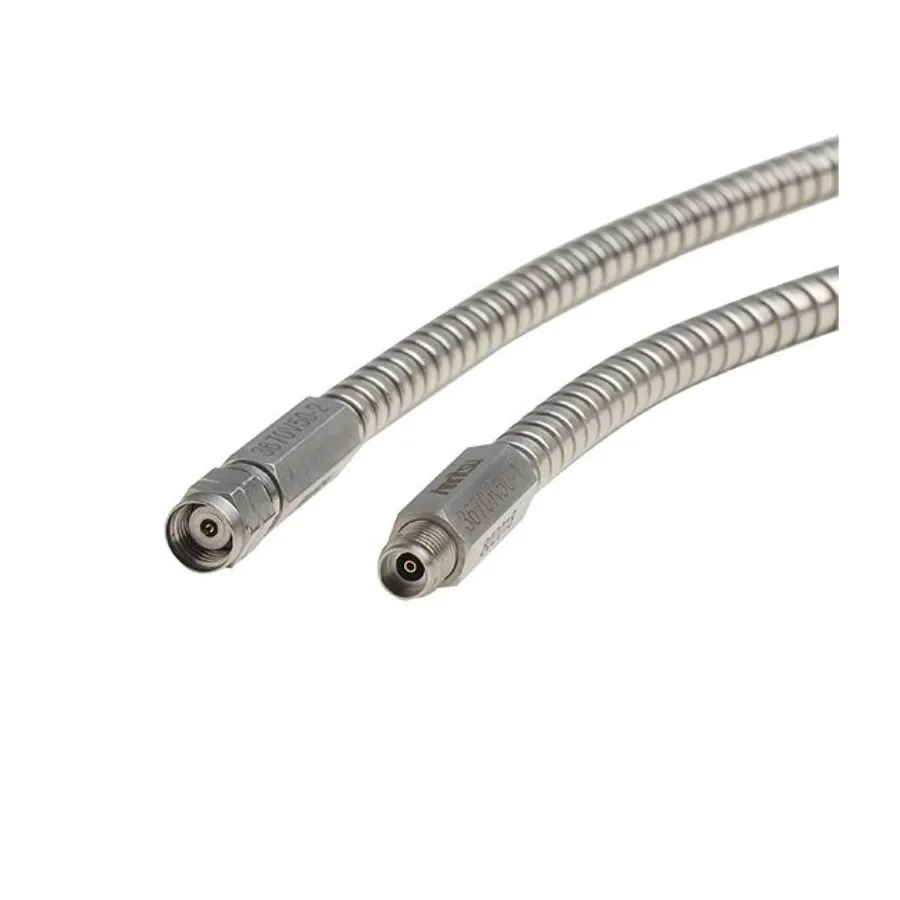

Anritsu fabrica una amplia gama de cables de puerto de prueba para sus series VNA MS46000 y VectorStar, incluyendo variantes blindadas clasificadas a 26,5 GHz y más allá. Keysight ofrece cables con fase igualada y fase estable optimizados para sus instrumentos de serie PNA. Rohde & Schwarz proporciona cables de puerto de prueba de precisión para sus plataformas VNA ZNA y ZVA.
