Sondas de Corriente

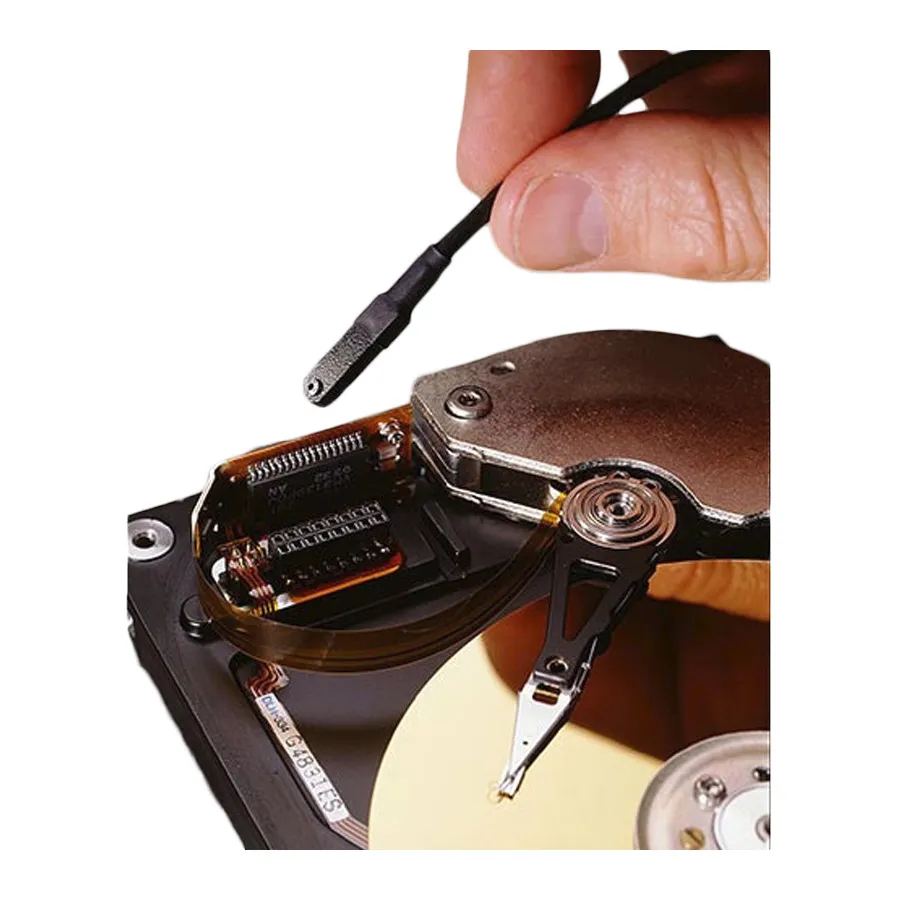

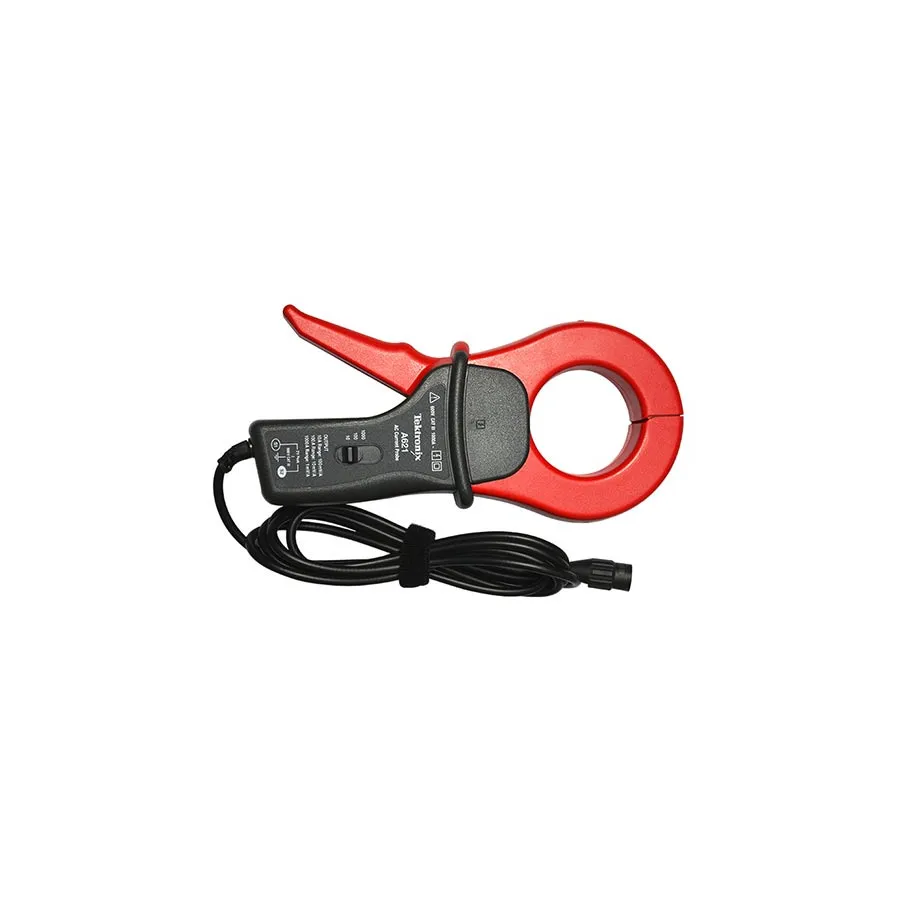

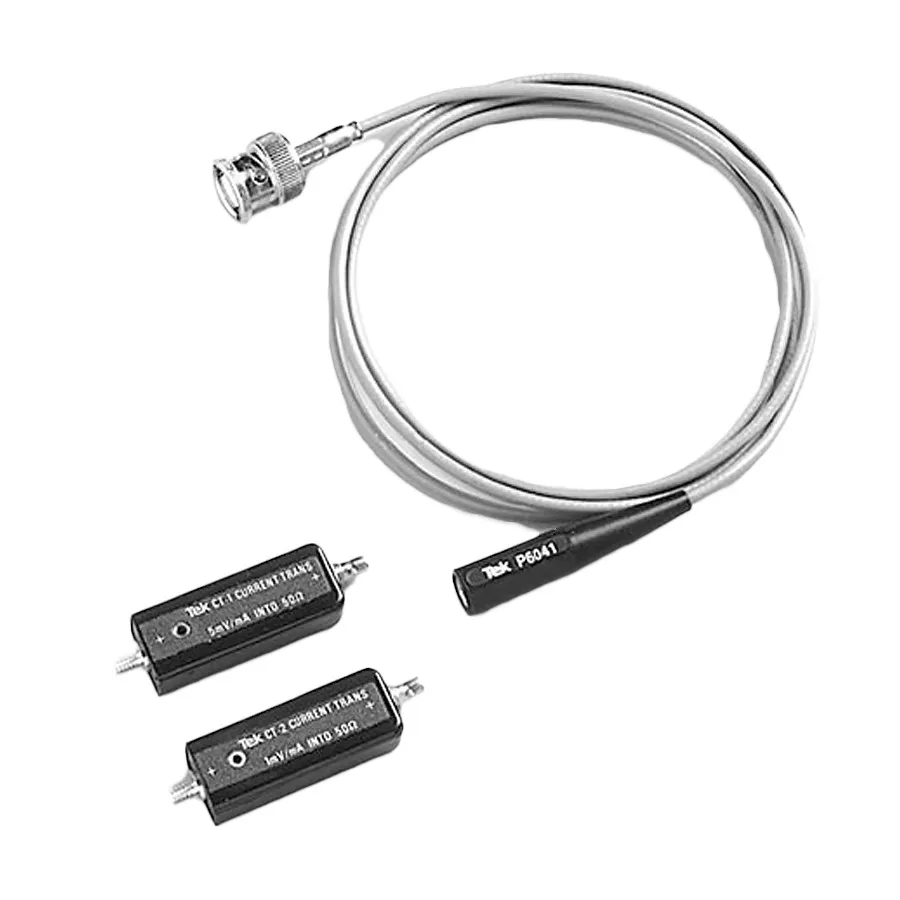

Las sondas de corriente son accesorios para osciloscopios que permiten la medición no invasiva de formas de onda de corriente AC y DC al sujetarse alrededor de un conductor sin romper el circuito. Convierten la corriente que fluye a través de un conductor en una señal de voltaje proporcional que es leída por el osciloscopio, permitiendo a los ingenieros visualizar formas de onda de corriente, medir tiempos de subida y analizar el comportamiento transitorio junto con canales de voltaje. A diferencia de las resistencias de derivación, las sondas de corriente no introducen impedancia de inserción y no causan disrupción al circuito bajo prueba.

Las sondas de corriente se utilizan ampliamente en electrónica de potencia, pruebas de motores eléctricos, electrónica automotriz y control industrial. Los modelos de banda ancha de Hioki y Keysight soportan anchos de banda desde CC hasta cientos de MHz, lo que permite capturar con precisión transitorios de conmutación rápida en convertidores e inversores. También se utilizan comúnmente junto con sondas de voltaje para mediciones de potencia instantánea y análisis de eficiencia energética en pruebas de I+D y cumplimiento normativo.

Aplicaciones Típicas

Análisis de fuentes de alimentación conmutadas y convertidores DC-DC — medición del rizado de corriente del inductor y formas de onda de corriente del nodo de conmutación para optimización de eficiencia
Pruebas de accionamiento de motor — monitoreo de corrientes de fase y detección de eventos de sobrecorriente en sistemas de inversores trifásicos
Sistemas automotrices y de vehículos eléctricos — análisis de corrientes de irrupción en sistemas de gestión de baterías, cargadores integrados y circuitos de carga rápida de CC
Análisis de calidad de potencia — captura del contenido armónico y distorsión en corrientes de alimentación AC en aplicaciones industriales y de energía
Medición de EMC — caracterización de firmas de corriente de modo común y modo diferencial conducidas en líneas de alimentación

Marcas Populares

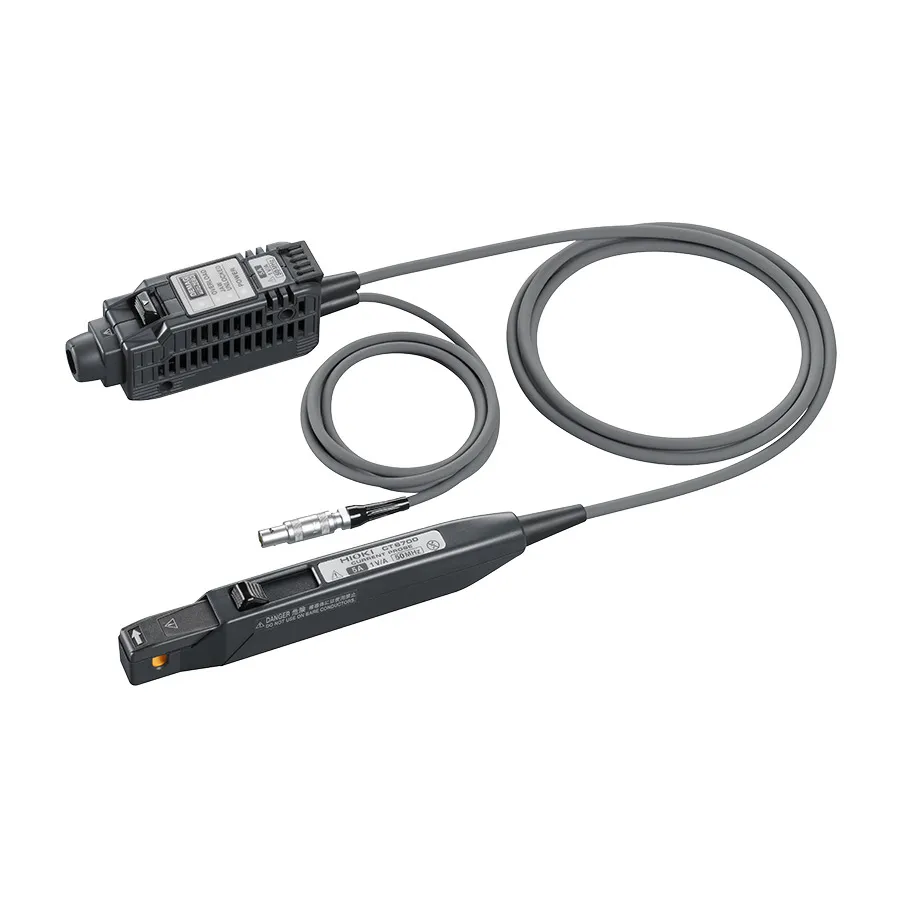

Las sondas de pinza de corriente de banda ancha de la serie 3273–3276 de Hioki cubren un amplio rango de frecuencia adecuado para pruebas de electrónica de potencia e inversores de alta frecuencia. Keysight ofrece sondas de corriente compatibles con sus plataformas de osciloscopios InfiniiVision e Infiniium, incluyendo modelos compatibles con multímetro para configuraciones de medición de doble función.
