Acopladores Direccionales

Los acopladores direccionales son componentes pasivos de cuatro puertos de radiofrecuencia y microondas que muestrean una porción de una señal viajando en una dirección específica a lo largo de una línea de transmisión. Permiten a los ingenieros monitorear potencia hacia adelante y reflejada simultáneamente sin interrumpir la trayectoria principal de la señal. Con valores de acoplamiento típicos de 6 dB a 30 dB, los acopladores direccionales permiten medición de potencia, monitoreo de señal y detección de potencia reflejada en frecuencias desde unos pocos MHz hasta decenas de GHz. Los puentes direccionales RF extienden esta capacidad a aplicaciones de medición de impedancia de banda ancha.

Los acopladores direccionales coaxiales son herramientas esenciales en front-ends de analizadores de red vectorial (VNA), prueba de transmisor, sistemas de alimentación de antena y redes de distribución de señal. Se aplican ampliamente en prueba de estación base de telecomunicaciones, sistemas de radar de defensa aeroespacial, caracterización de amplificador de potencia y verificación de RF de producción. Modelos como el acoplador coaxial Keysight 87300B y la sección de línea Bird 4801-100 representan componentes pasivos de precisión utilizados en entornos de prueba RF profesional en una amplia gama de industrias.

Aplicaciones Típicas

Monitoreo de potencia hacia adelante y reflejada en configuraciones de prueba de transmisor y amplificador
Muestreo de señal para análisis de espectro sin romper la trayectoria principal de transmisión
Medición de pérdida de retorno y VSWR en prueba de antena y línea de transmisión
Separación de señal del front-end de VNA para mediciones exactas de parámetros S
Bucles de nivelación de potencia y control automático de ganancia en generadores de señal RF

Marcas Populares

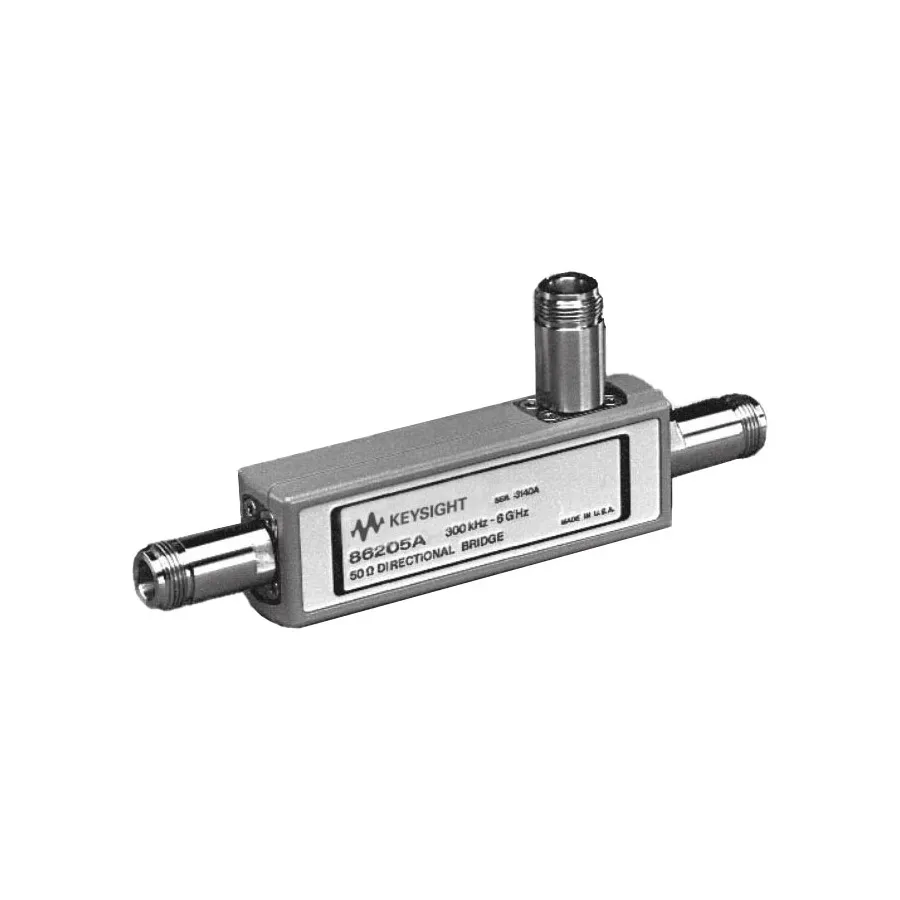

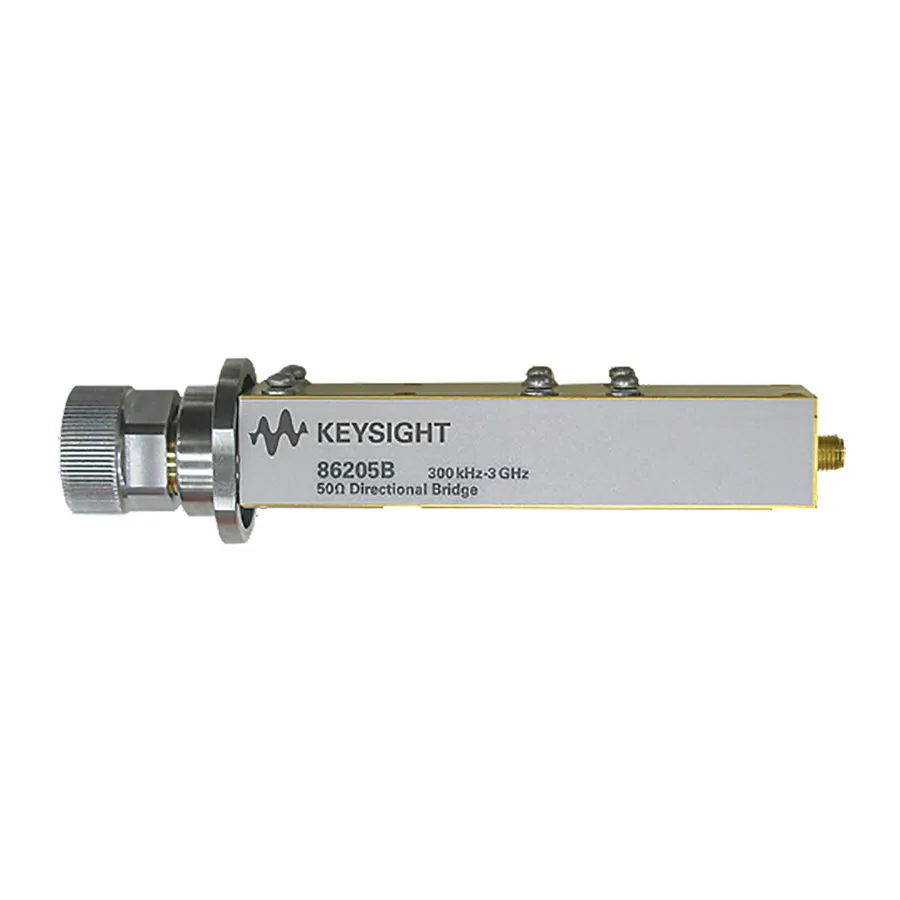

Keysight Technologies ofrece una gama de acopladores direccionales coaxiales y puentes direccionales RF, incluyendo la serie 86205A/B y 87300B, cubriendo frecuencias desde CC hasta bandas de microondas con alta directividad y baja pérdida de inserción. Bird Technologies se especializa en acopladores direccionales de alta potencia como la serie 4801-100, ampliamente utilizados en prueba de transmisor y verificación de radiodifusión. Ambas compañías proporcionan componentes adecuados para prueba de RF en laboratorio y en línea de producción.
