Cargas Electrónicas

Cargas Electrónicas

Las cargas electrónicas son instrumentos activos que absorben y disipan potencia eléctrica de un dispositivo en prueba (DUT), simulando condiciones de carga del mundo real de manera controlada con precisión y repetible. A diferencia de las cargas resistivas pasivas, permiten la reconfiguración instantánea controlada por software en cuatro modos de operación fundamentales: corriente constante (CC), voltaje constante (CV), resistencia constante (CR) y potencia constante (CP). Esta flexibilidad las hace esenciales para caracterizar fuentes de alimentación DC, paquetes de baterías, convertidores DC-DC, celdas de combustible y paneles fotovoltaicos sin requerir cargas de campo físicas o bancos de resistencias dedicadas que deben ser reconfigurados manualmente.

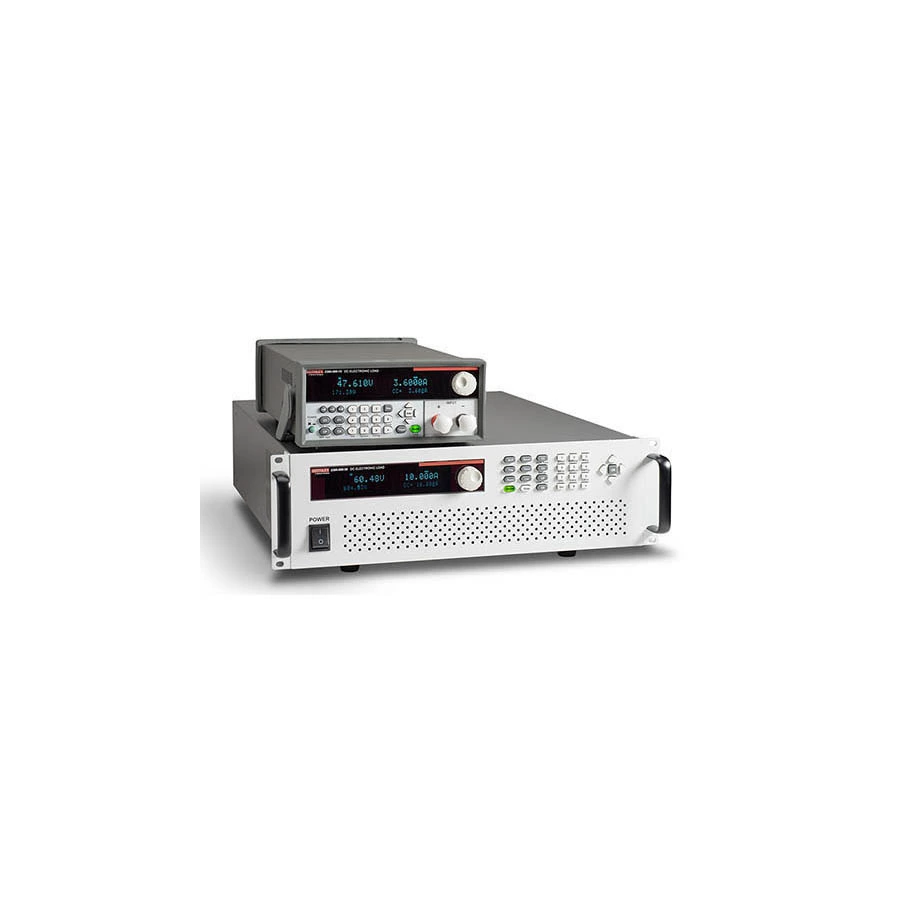

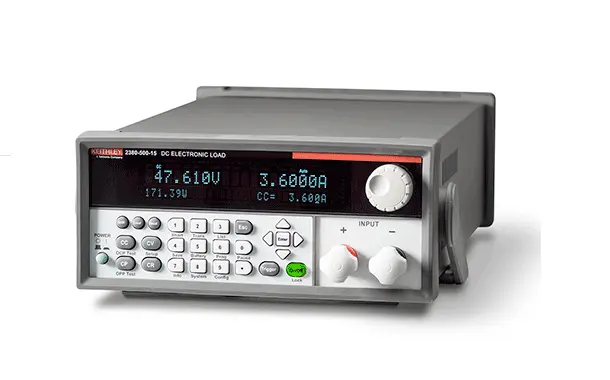

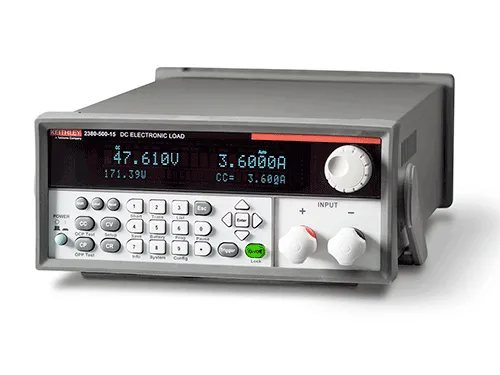

Las cargas electrónicas programables modernas admiten pulsación de carga dinámica a frecuencias de hasta varios kHz para probar la respuesta transitoria de la fuente de alimentación y el dimensionamiento del condensador de salida. Las funciones de barrido automatizado generan curvas V-I y de potencia completas en una secuencia de prueba única. La serie 2380 de Keithley y las cargas programables de AMETEK cubren requisitos de CC de vatios a kilovatios, mientras que el modelo 3091LD de AMETEK California Instruments extiende la capacidad a pruebas de carga electrónica AC. Las funciones de medición de voltaje, corriente y potencia integradas simplifican la integración en sistemas de prueba automatizados a través de GPIB, USB y LAN, eliminando la necesidad de DMM separadas en muchos flujos de trabajo.

Aplicaciones Típicas

• Caracterización de fuente de alimentación DC: regulación de carga, regulación de línea, medición de ripple y ruido
• Pruebas de descarga de paquete de batería, verificación de capacidad y medición de resistencia interna
• Mapeo de eficiencia de convertidor DC-DC y regulador de voltaje en barrido de carga y voltaje de entrada
• Caracterización de curva I-V de panel solar y celda de combustible para determinación de punto de potencia máxima
• Pruebas de carga transitoria para análisis de estabilidad de fuente de alimentación y validación de tiempo de retención
• Pruebas funcionales de quemado y producción de asambleas de electrónica de potencia en la línea de fabricación

Marcas Populares

Keithley (Tektronix) ofrece la serie 2380 programable ampliamente utilizada de cargas electrónicas DC para pruebas de I+D y automatizadas. AMETEK Programmable Power suministra cargas AC y DC de alta potencia a través de sus divisiones California Instruments y Sorensen. Chroma ATE proporciona cargas electrónicas modulares e independientes dirigidas a entornos ATE de producción. Kikusui, ITECH y BK Precision ofrecen opciones rentables adecuadas para aplicaciones de banco de propósito general y educativas.
