Medidores LCR

Los medidores LCR son instrumentos de prueba de precisión diseñados para medir las tres propiedades eléctricas pasivas fundamentales: inductancia (L), capacitancia (C) y resistencia (R). Al aplicar una señal de prueba CA a una frecuencia definida y analizar la respuesta del dispositivo, estos instrumentos determinan la impedancia y parámetros derivados incluyendo ESR (resistencia serie equivalente), factor Q, D (factor de disipación) y ángulo de fase. Los medidores LCR son esenciales para caracterizar componentes pasivos — resistores, capacitores, inductores, transformadores y núcleos de ferrita — bajo condiciones de funcionamiento realistas.

Los instrumentos van desde unidades portátiles de mano para uso en talleres hasta modelos de precisión elevada para banco que cubren desde sub-hertz hasta varios megahertz. Los modelos avanzados incluyen fuentes de sesgo CC incorporadas para pruebas de componentes bajo condiciones nominales, compensación de accesorios para eliminar errores de impedancia de conductores y salidas de clasificación para clasificación automatizada. Las fijaciones de prueba de componentes y los accesorios de sondas SMD extienden su utilidad a pruebas de líneas de producción automatizadas.

Aplicaciones Típicas

Inspección de componentes entrantes y verificación de mercancías recibidas en fabricación electrónica
Caracterización de componentes pasivos SMD y clasificación en líneas de producción automatizadas
Caracterización de transformadores e inductores en I+D de electrónica de potencia
Diseño de filtros y verificación de circuitos resonantes en ingeniería de telecomunicaciones
Análisis de fallos y control de calidad de capacitores, ferritas y núcleos magnéticos
Evaluación de elementos piezoeléctricos y dispositivos MEMS para sectores médico y automotriz

Marcas Populares

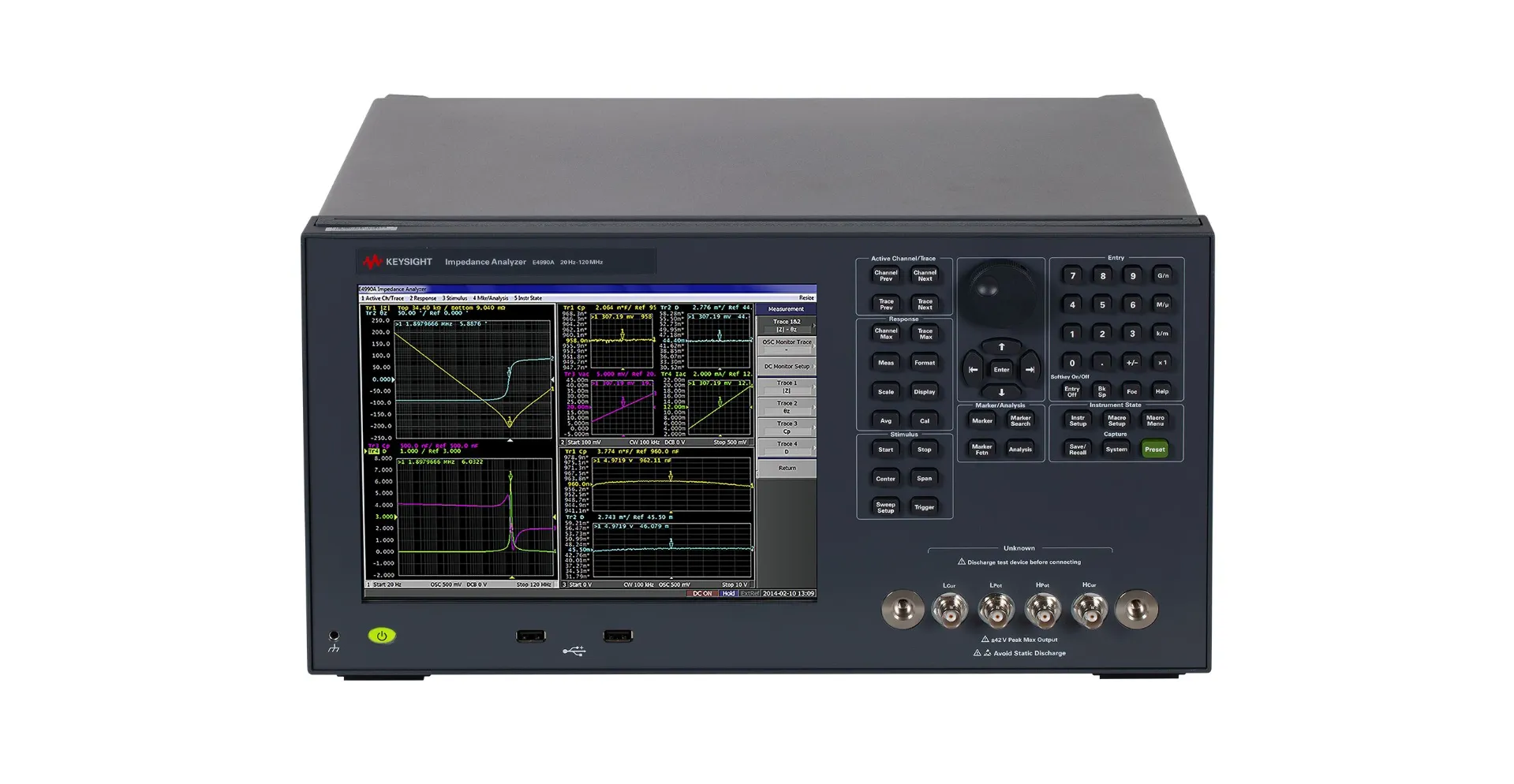

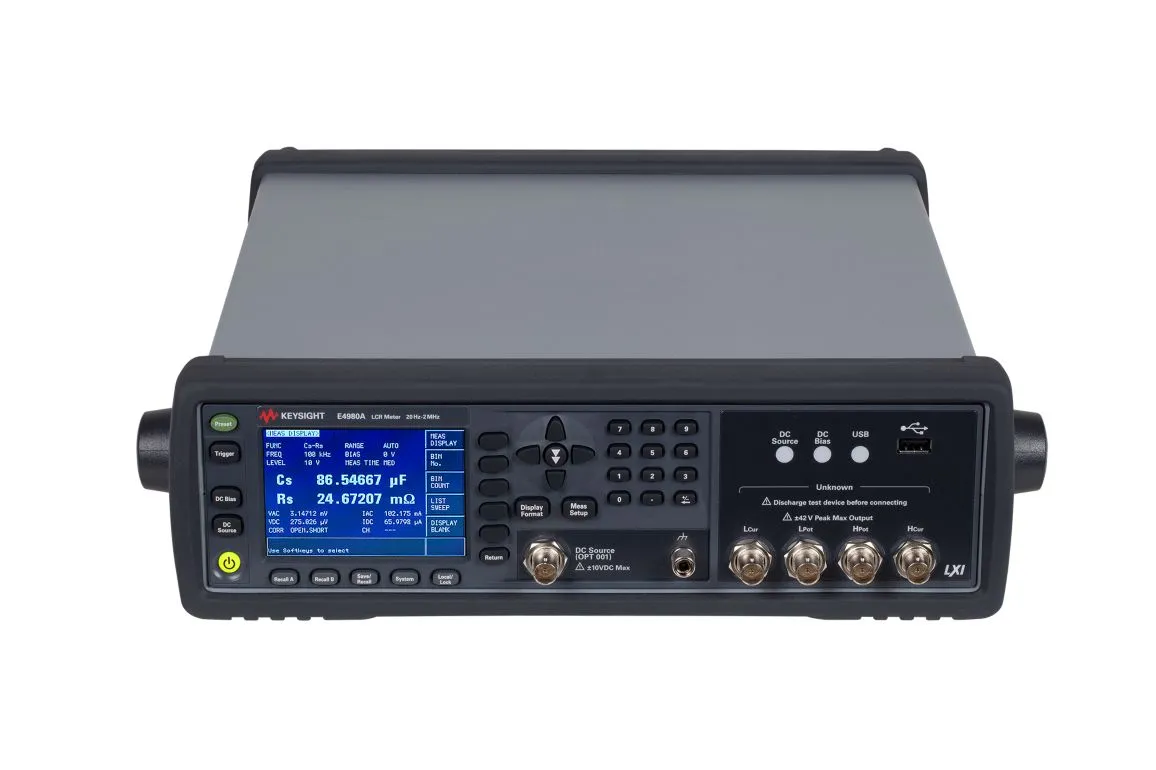

Keysight Technologies ofrece un portafolio integral desde medidores LCR de banco hasta analizadores de impedancia de precisión elevada, con una amplia gama de fijaciones de prueba dedicadas para componentes SMD y de paso a través. Hioki produce instrumentos rápidos y precisos ampliamente utilizados en fabricación electrónica asiática. Wayne Kerr se especializa en soluciones de caracterización de componentes de alta frecuencia y alto voltaje.
