Sondas Lógicas y Cables

Las sondas lógicas y cables son accesorios para osciloscopios que conectan señales digitales a las entradas del osciloscopio de señal mixta (MSO), permitiendo la adquisición simultánea de canales analógicos y digitales en una única base de tiempo. A diferencia de las sondas analógicas, las sondas lógicas capturan señales en umbrales lógicos definidos y las representan como formas de onda digitales correlacionadas en tiempo mostradas junto a canales analógicos. Esto permite a los ingenieros correlacionar el comportamiento analógico físico — como el ruido de las líneas de alimentación o el jitter del reloj — con la actividad del bus digital, haciendo que las sondas lógicas sean indispensables para el desarrollo de sistemas embebidos y la depuración de circuitos digitales.

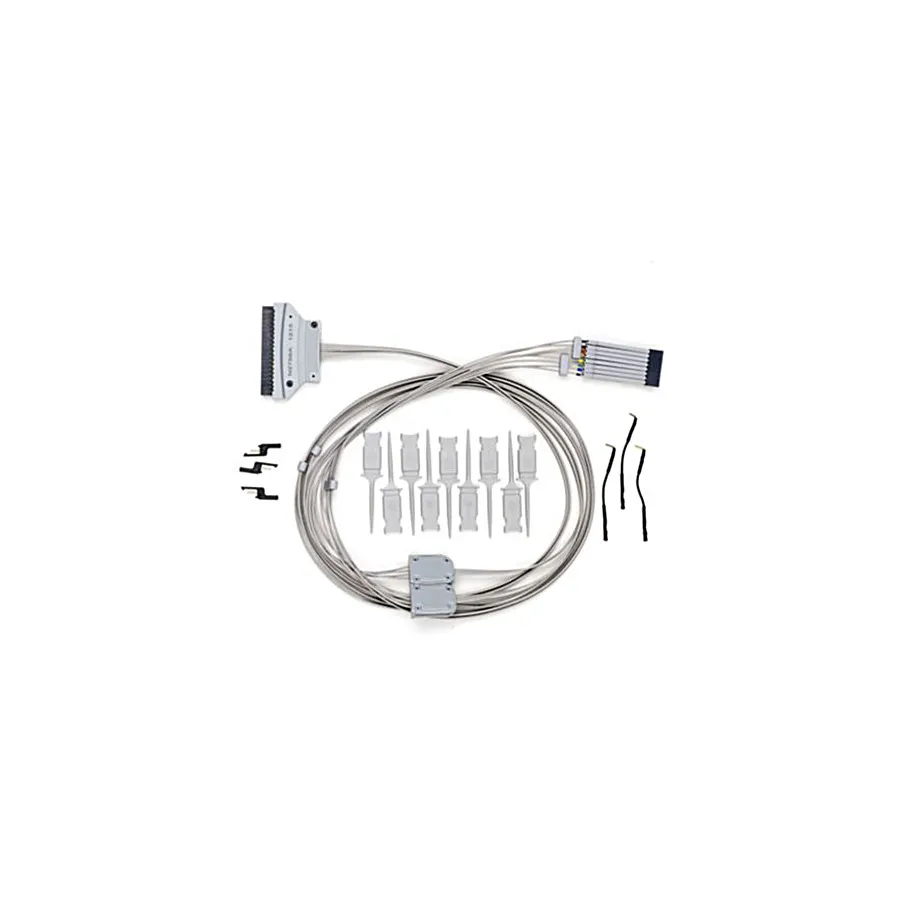

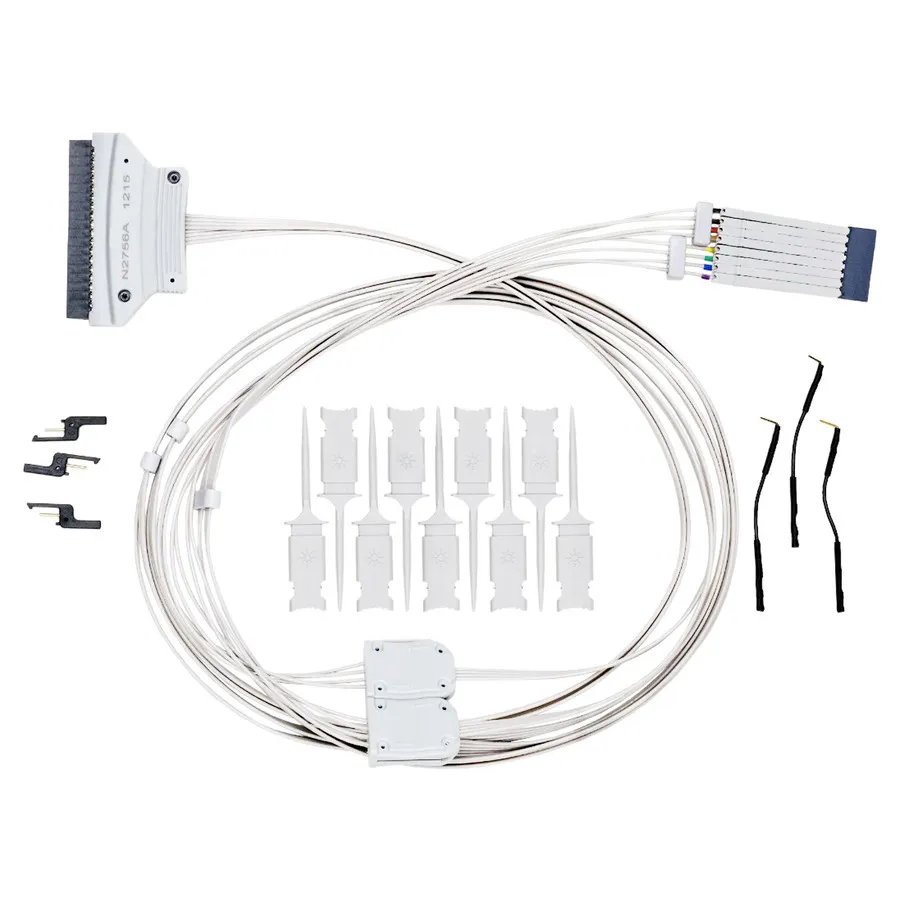

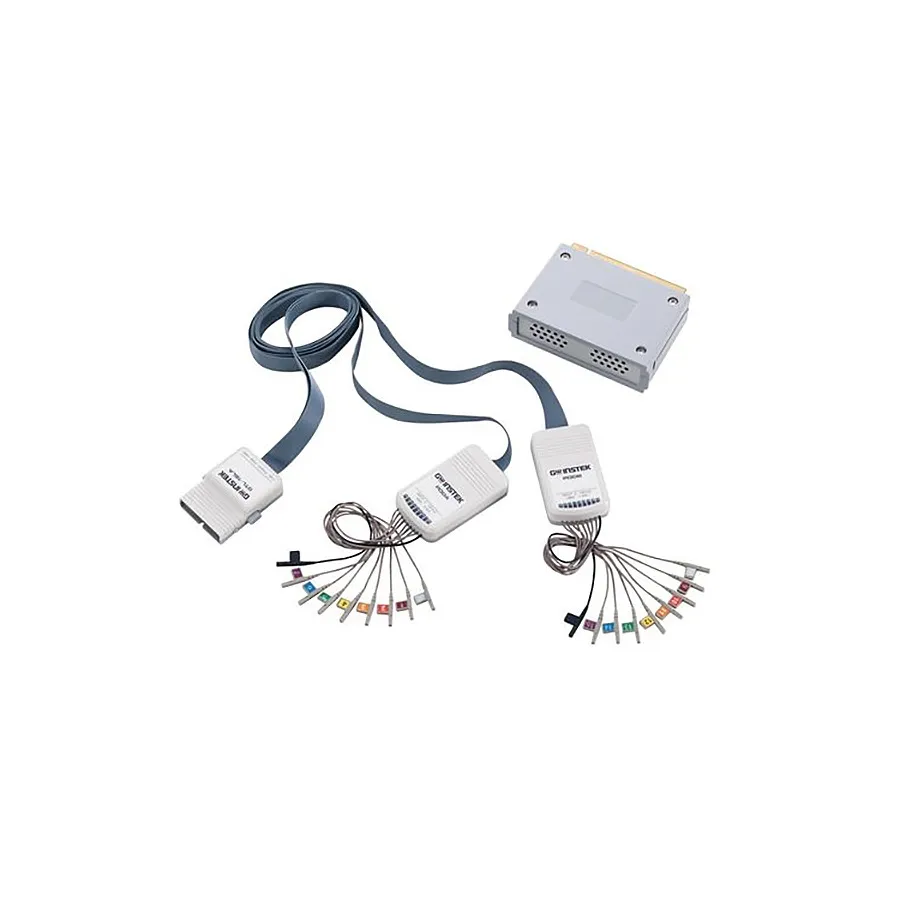

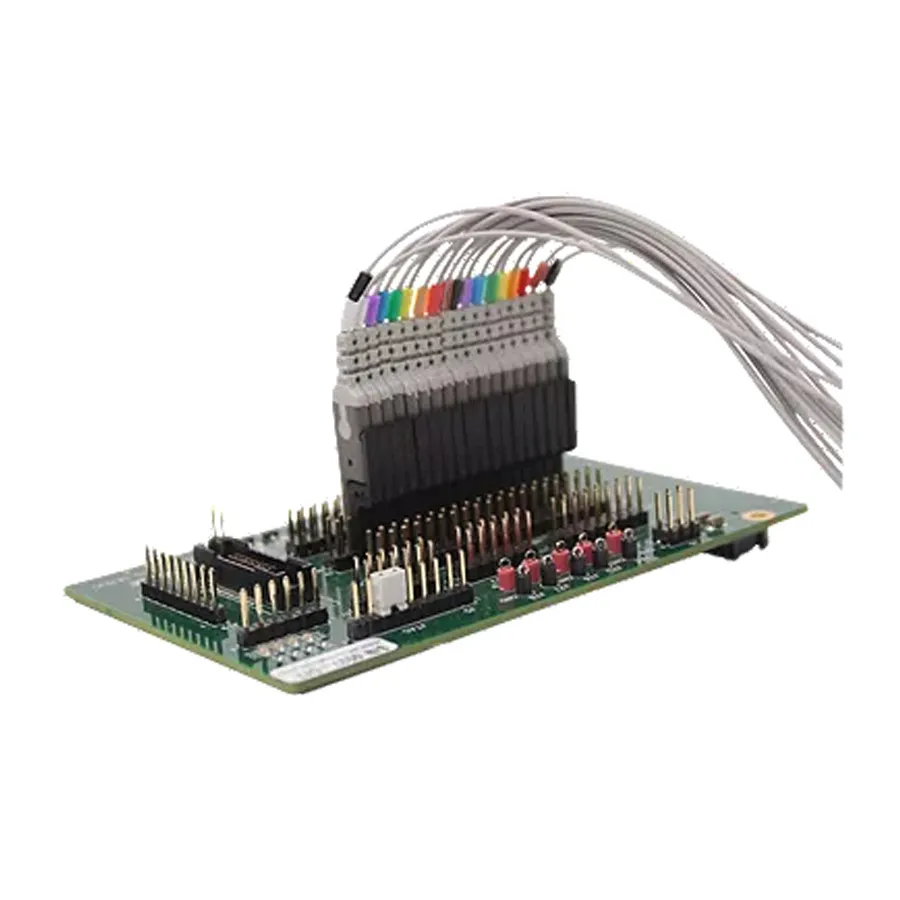

Los accesorios de sondas lógicas típicamente incluyen cables de derivación multicanal flotante, conectores Mictor y cabezas de sonda de analizador lógico que se adhieren a pines de IC, puntos de prueba o encabezados de placa. Los kits de actualización MSO de Keysight, como DSOX2MSO y DSOXPERFMSO, transforman osciloscopios InfiniiVision compatibles en instrumentos completos de señal mixta con hasta 16 canales digitales. El módulo DS2-16LA de GW Instek añade capacidad equivalente a sus osciloscopios de la serie DS2000 a un punto de precio accesible.

Aplicaciones Típicas

Depuración de firmware embebido — correlación de estados de bus digital con comportamiento de línea de alimentación analógica y señales de reloj durante la ejecución de software
Decodificación de protocolo serie — captura y decodificación de transacciones de bus digital SPI, I2C, UART, CAN, LIN y otras para análisis de protocolo
Desarrollo de FPGA y CPLD — prueba de señales lógicas internas y verificación de transiciones de máquina de estados en diseños digitales complejos
Puesta en funcionamiento de PCB y validación de hardware — monitoreo simultáneo de múltiples líneas de control digital y datos durante la puesta en funcionamiento del hardware nuevo
Análisis de tiempo — medición de tiempos de configuración y retención, retardos de propagación y detección de alteraciones en interfaces lógicas digitales

Marcas Populares

Keysight ofrece kits de actualización MSO y accesorios de sonda lógica para su serie InfiniiVision, incluyendo cabezas de sonda Mictor para conectores de alta densidad y conjuntos de derivación flotante para pruebas digitales de propósito general. GW Instek proporciona el módulo de analizador lógico de 16 canales DS2-16LA para sus osciloscopios de banco, permitiendo medición de señal mixta rentable sin un instrumento de analizador lógico separado.
