Sondas Pasivas

Las sondas pasivas para osciloscopios son las sondas más ampliamente utilizadas en pruebas y medición de electrónica. Consisten en una red divisora de voltaje resistivo-capacitivo — típicamente con atenuación 10:1 o 100:1 — conectada a un cable coaxial que alimenta la entrada del osciloscopio. Debido a que no contienen componentes activos, las sondas pasivas son robustas, rentables y fáciles de usar, lo que las convierte en equipos estándar para medición de banco de propósito general y aplicaciones de servicio en campo.

Las sondas pasivas estándar son adecuadas para medir señales de hasta unos pocos cientos de MHz y están disponibles en una amplia gama de configuraciones de capacitancia de entrada y punta. Las sondas pasivas de alto voltaje, como la Tektronix P6015A, extienden la capacidad de medición al rango de kilovoltios para sistemas de potencia y aplicaciones de electrónica de alto voltaje. Las sondas pasivas de Keysight, Tektronix, Fluke y Pico Technology están disponibles en una amplia gama de anchos de banda para coincidir con especificaciones de entrada de osciloscopio específicas y requisitos de medición.

Aplicaciones Típicas

Electrónica de banco de propósito general — medición de niveles de señal, relaciones de tiempo y formas de onda durante el diseño, verificación y reparación de PCB
Electrónica de potencia y sistemas de alto voltaje — sondas pasivas de alto voltaje para medición segura de salidas de rectificadores, secundarios de transformadores y carriles de inversores
Servicio y mantenimiento en campo — sondas pasivas portátiles para resolución de problemas en paneles de control industrial, controladores de motor y sistemas de automatización de edificios
Laboratorios educativos — sondas pasivas estándar para enseñar fundamentos de osciloscopios en ambientes de capacitación técnica y universitaria
Reparación de electrónica de consumo e industrial — diagnóstico de circuitos de audio, video, potencia y comunicaciones a niveles de señal típicos

Marcas Populares

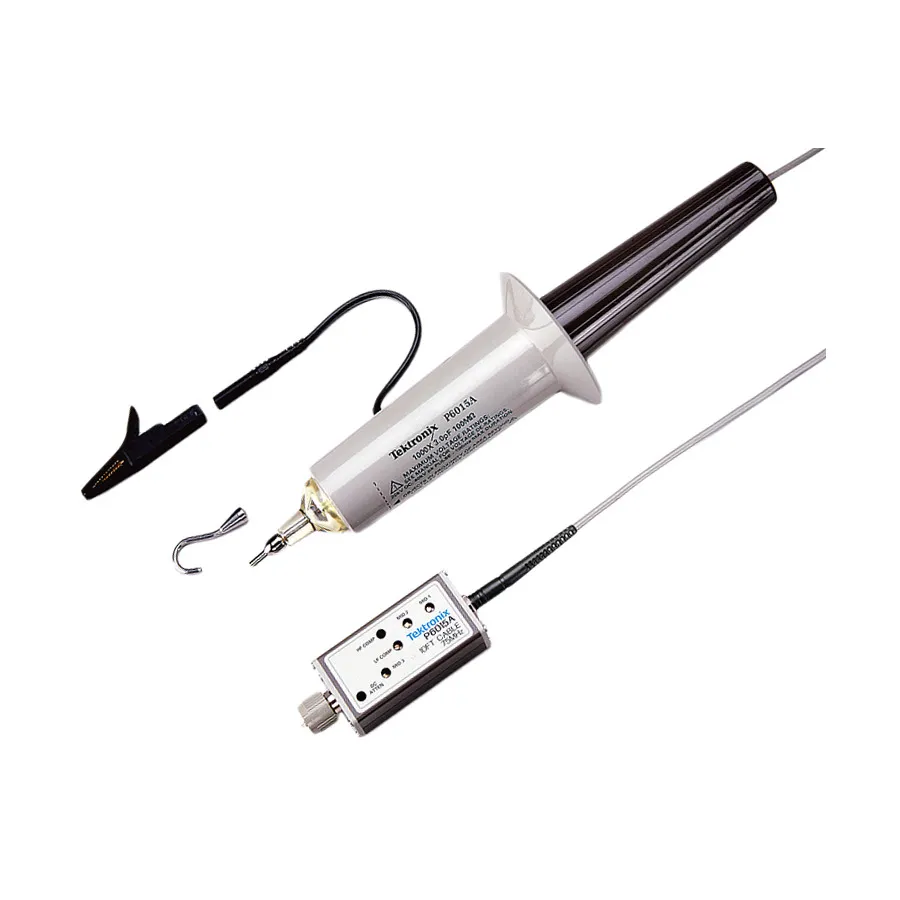

La Tektronix P6015A es una sonda pasiva de alto voltaje ampliamente utilizada clasificada para mediciones de hasta 20 kV de pico. La N7007A de Keysight proporciona un ancho de banda de 400 MHz para aplicaciones de propósito general. La serie Pico Connect de Pico Technology cubre las necesidades de sondas pasivas para instrumentos PicoScope en requisitos estándar y de mayor ancho de banda. Fluke ofrece sondas de pinza de corriente pasivas adecuadas para aplicaciones de medición en campo.
