Adaptadores RF

Los adaptadores RF son componentes pasivos de dos puertos utilizados para acoplar tipos de conectores RF incompatibles en sistemas de prueba y medición. Permiten a los ingenieros conectar instrumentos, cables, y dispositivos bajo prueba que utilizan diferentes interfaces de conectores — como SMA a Type-N, APC-7 a SMA, o BNC a SMA — sin degradar la integridad de la señal. Un adaptador RF de alta calidad mantiene impedancia controlada 50 Ω, relación de ondas estacionarias de voltaje bajo (VSWR), y pérdida de inserción mínima en el rango de frecuencia previsto, que puede extenderse desde DC hasta 18 GHz o más para componentes de grado de laboratorio de precisión.

Los adaptadores RF son esenciales en configuraciones de calibración de VNA, donde extienden el plano de referencia de medición o adaptan estándares de calibración a conectores de puertos diferentes. En pruebas de campo, los adaptadores compactos permiten a los técnicos reconfigurar rápidamente ensambles de cables para diferentes equipos. Los adaptadores de precisión de Keysight y Anritsu están caracterizados para aplicaciones de grado de calibración donde la pérdida de inserción y la respuesta de fase deben ser conocidas con precisión.

Aplicaciones Típicas

Acoplamiento de estándares de calibración APC-7 a puertos de instrumentos Type-N o SMA en calibración de VNA
Adaptación de salidas de generadores de señales a diferentes configuraciones de conectores de dispositivos en pruebas conducidas
Conversión entre géneros de conectores (macho/hembra) en ensambles de accesorios de prueba RF
Adaptación de campo de ensambles de cables a conectores de antenas durante pruebas y puesta en marcha de sitios
Extensión del rango de interfaces de conectores utilizable de analizadores de espectro y analizadores de señales

Marcas Populares

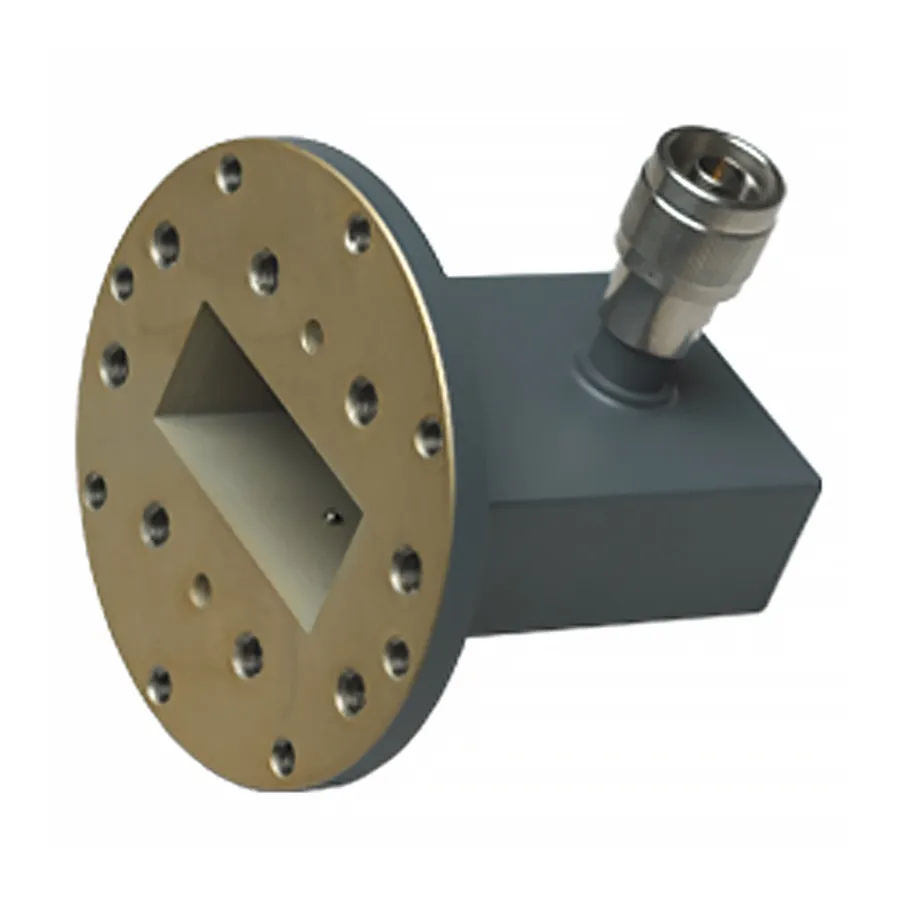

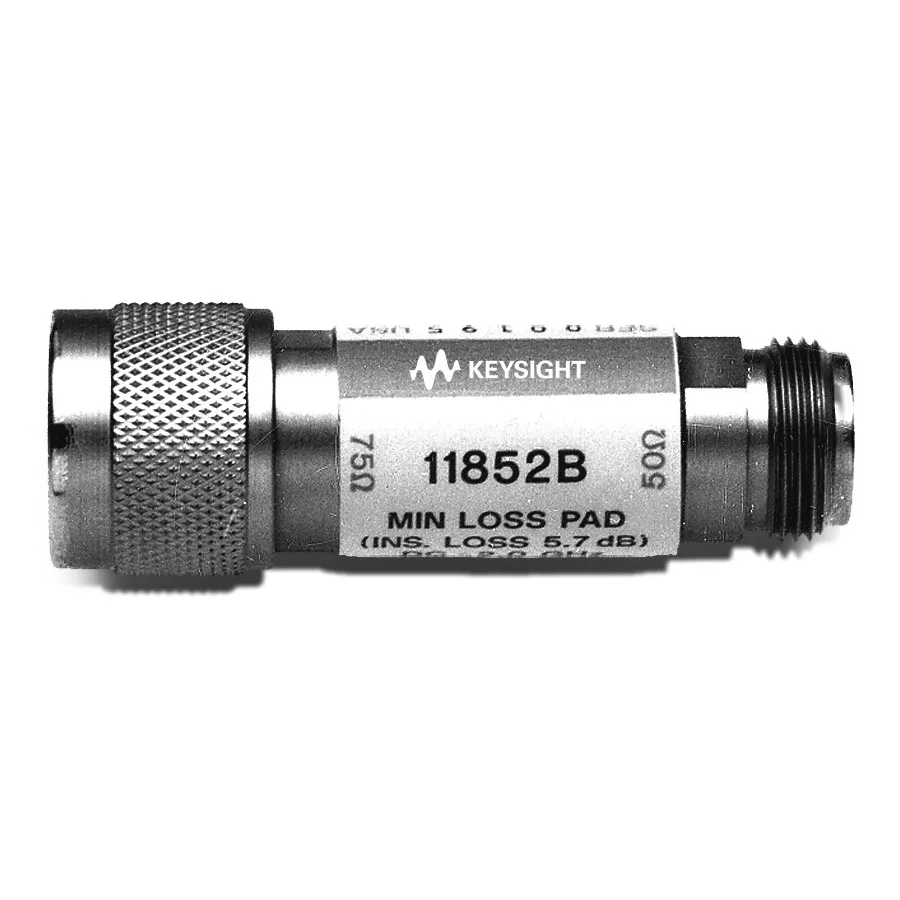

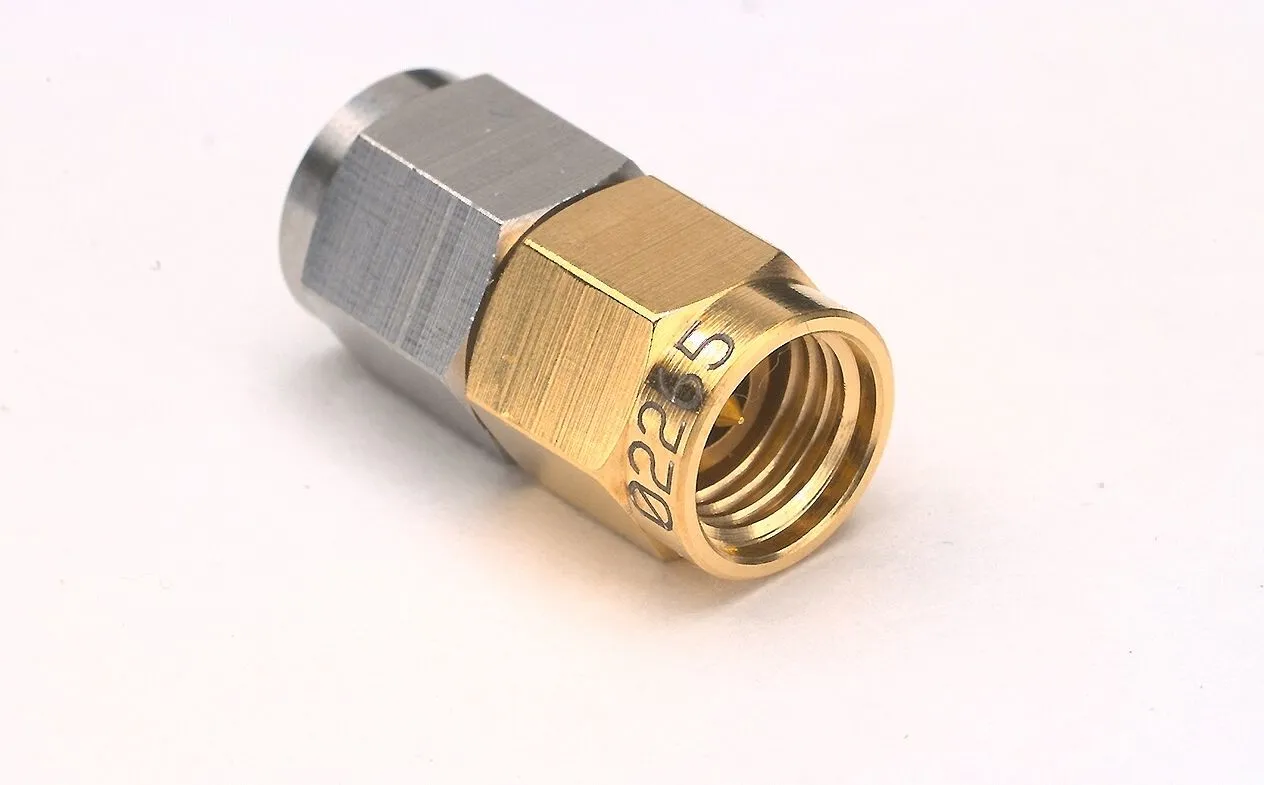

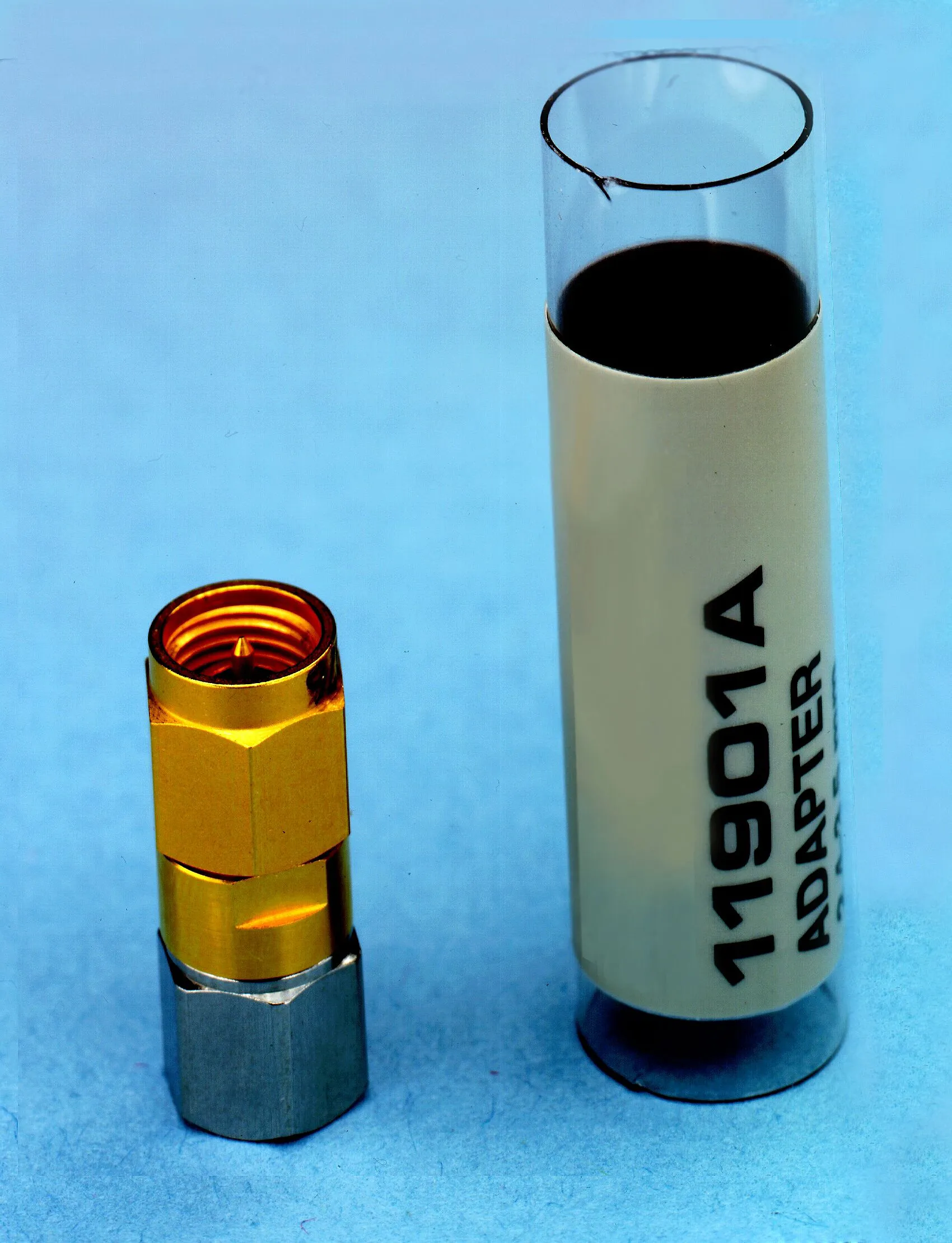

Keysight Technologies fabrica una amplia gama de adaptadores RF de precisión cubriendo DC hasta 18 GHz y más allá, incluyendo configuraciones APC-7 a Type-N y varias SMA para su ecosistema de instrumentos. Anritsu suministra adaptadores de precisión para sus líneas de productos VNA y analizador de cables/antenas. Huber+Suhner, Rosenberger, y Pasternack también ofrecen amplios catálogos de adaptadores RF para aplicaciones de laboratorio y campo.
