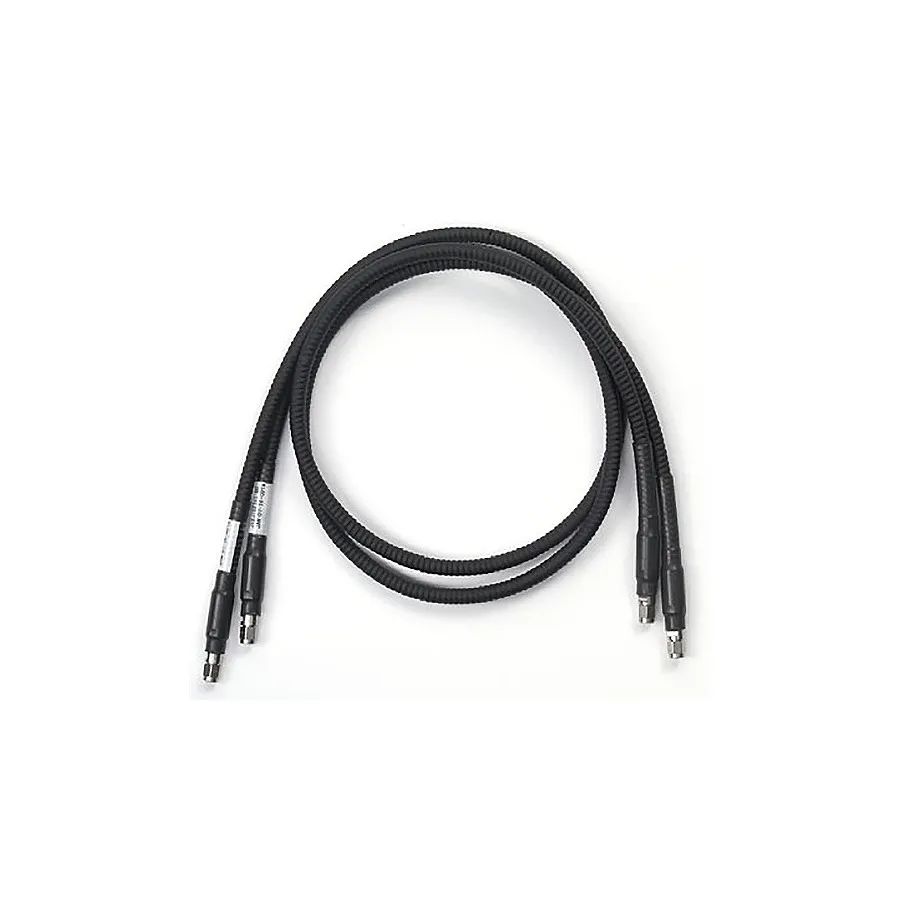

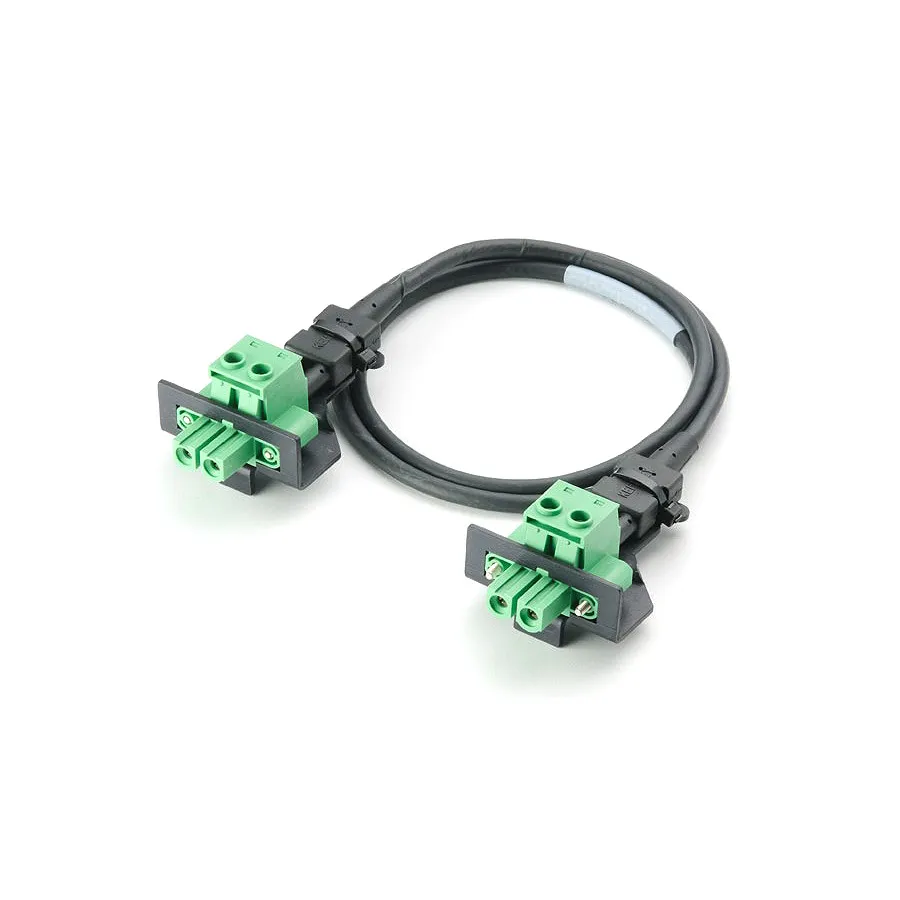

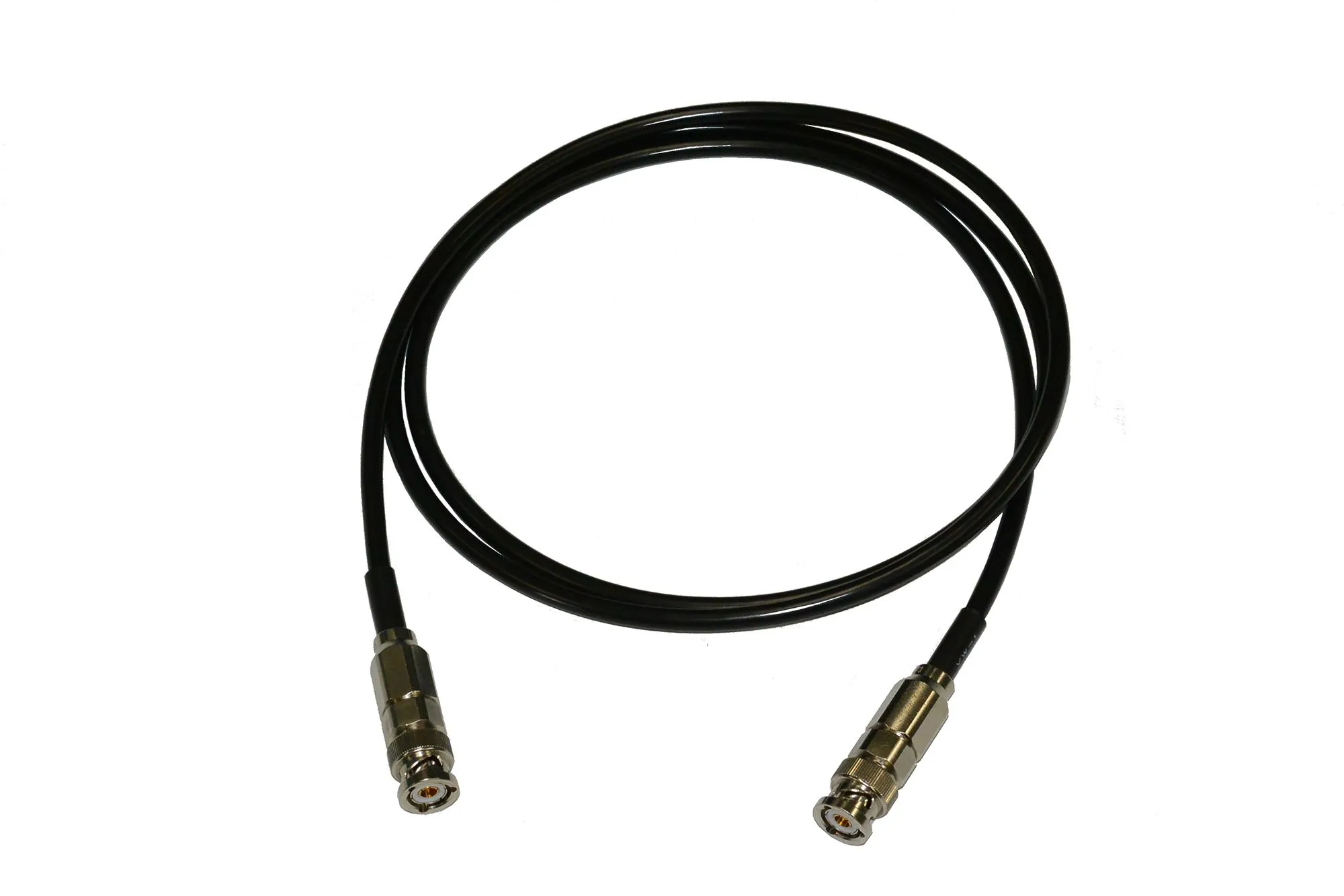

Cables RF

Los cables RF son líneas de transmisión coaxial de precisión utilizadas para interconectar instrumentos de prueba de RF y microondas, antenas, dispositivos bajo prueba, y componentes de acondicionamiento de señales. A diferencia de cables de propósito general, los cables de prueba RF están diseñados para baja pérdida de inserción, impedancia controlada (típicamente 50 Ω), estabilidad de fase, y durabilidad mecánica en un rango de frecuencia especificado. Los cables de estabilidad de fase y estabilizados en fase son particularmente importantes en configuraciones de analizador de redes vectoriales (VNA), mediciones de patrones de antenas, y sistemas multi-canal coherentes en fase, donde pequeñas variaciones de fase introducidas por la flexión del cable pueden corromper directamente los resultados de medición.

Los cables RF están disponibles en una variedad de configuraciones de conectores incluyendo SMA, Type-N, APC-7, 3.5 mm, 2.4 mm, y 1.85 mm, para adaptarse a puertos de instrumentos desde DC hasta frecuencias de microondas milimétricas. Las variantes robustas resisten flexión repetida en laboratorios o entornos de campo ásperos sin cambios significativos en sus características eléctricas.

Aplicaciones Típicas

Conectando puertos de VNA a dispositivos bajo prueba para caracterización de parámetros S y medición de filtros
Interconexiones de estabilidad de fase en cámaras de medición de antenas y rangos de prueba de campo lejano
Enrutamiento de señales en sistemas de radar y comunicaciones multi-canal coherentes en fase
Uso portable en campo en pruebas de aceptación de sitios de telecomunicaciones y alineación de antenas
Interconexión de generadores de señal RF y analizadores de espectro en pruebas de emisiones conducidas

Marcas Populares

Tektronix suministra una gama de ensambles de cable RF de estabilidad de fase y estabilizados en fase robustos, incluyendo configuraciones Type-N a SMA adecuadas para sus instrumentos de osciloscopio y análisis de señales. Huber+Suhner, Radiall, y Pasternack también son proveedores reconocidos de ensambles de cable RF de alto rendimiento para uso de laboratorio y campo.
