Sensores de Potencia RF

Los sensores de potencia RF son dispositivos transductores que convierten la potencia de la señal RF y microondas en un voltaje CC o de baja frecuencia medible, que luego es procesado por un medidor de potencia o analizador. Están disponibles en múltiples tecnologías — termopares, diodos y calorímetricos — cada una adecuada para diferentes rangos de potencia, bandas de frecuencia y requisitos de precisión. Los sensores de potencia USB modernos pueden operar como instrumentos independientes sin un bastidor de medidores separado, simplificando considerablemente las configuraciones de banco y campo.

Los sensores de potencia son indispensables en comunicaciones inalámbricas, sistemas de satélite, radar y manufactura de electrónica, donde el conocimiento preciso de la potencia de la señal es esencial para el rendimiento y el cumplimiento normativo. Los sensores direccionales miden además la potencia reflejada y la pérdida de retorno, lo que los hace valiosos para caracterizar sistemas de antenas y líneas de transmisión de RF en aplicaciones de radiodifusión, celulares y defensa.

Aplicaciones Típicas

Medición de potencia en línea en líneas de transmisión de RF y sistemas de alimentación de antenas
Caracterización de la salida del transmisor y amplificador durante prueba de producción
Medición de figura de ruido como parte de configuraciones de prueba del método de factor Y
Monitoreo de potencia reflejada y ROS en transmisores de radiodifusión
Corrección de potencia específica de forma de onda para señales OFDM, LTE y radar pulsado

Marcas Populares

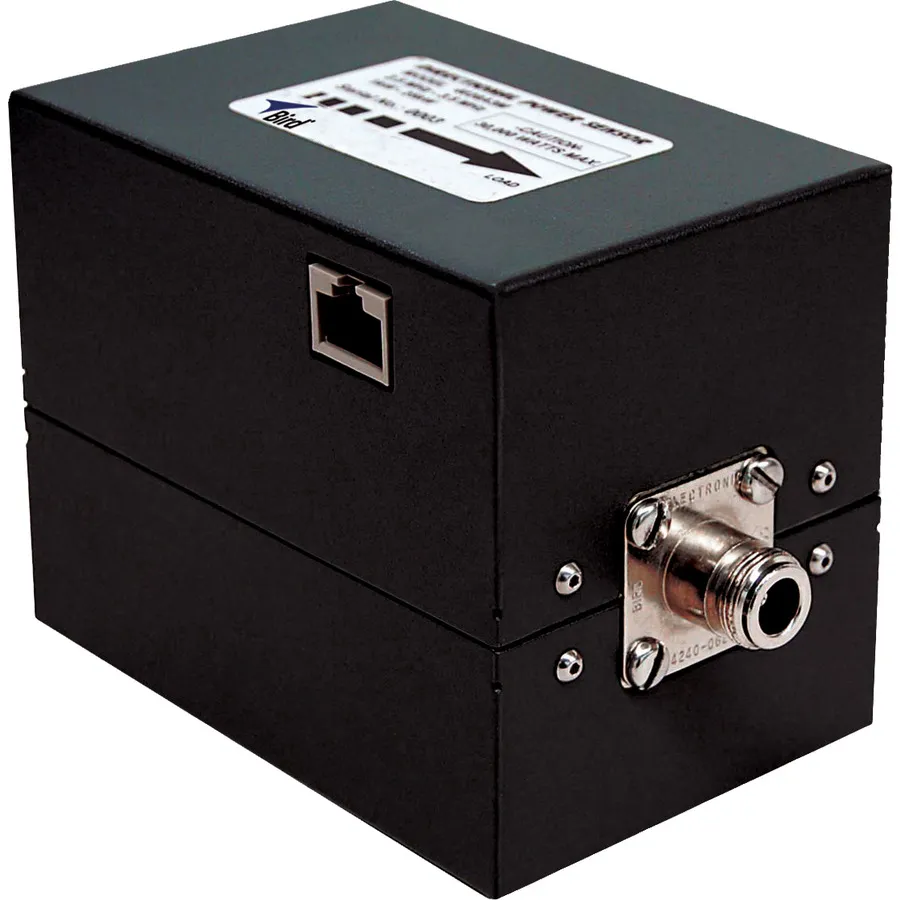

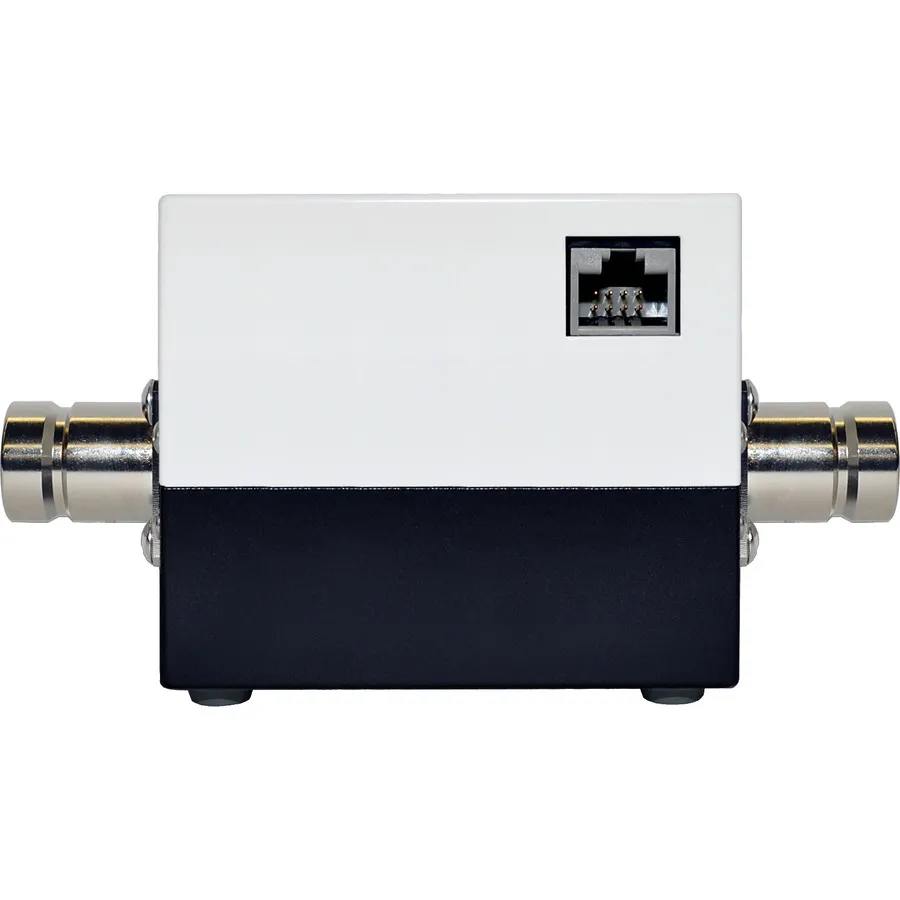

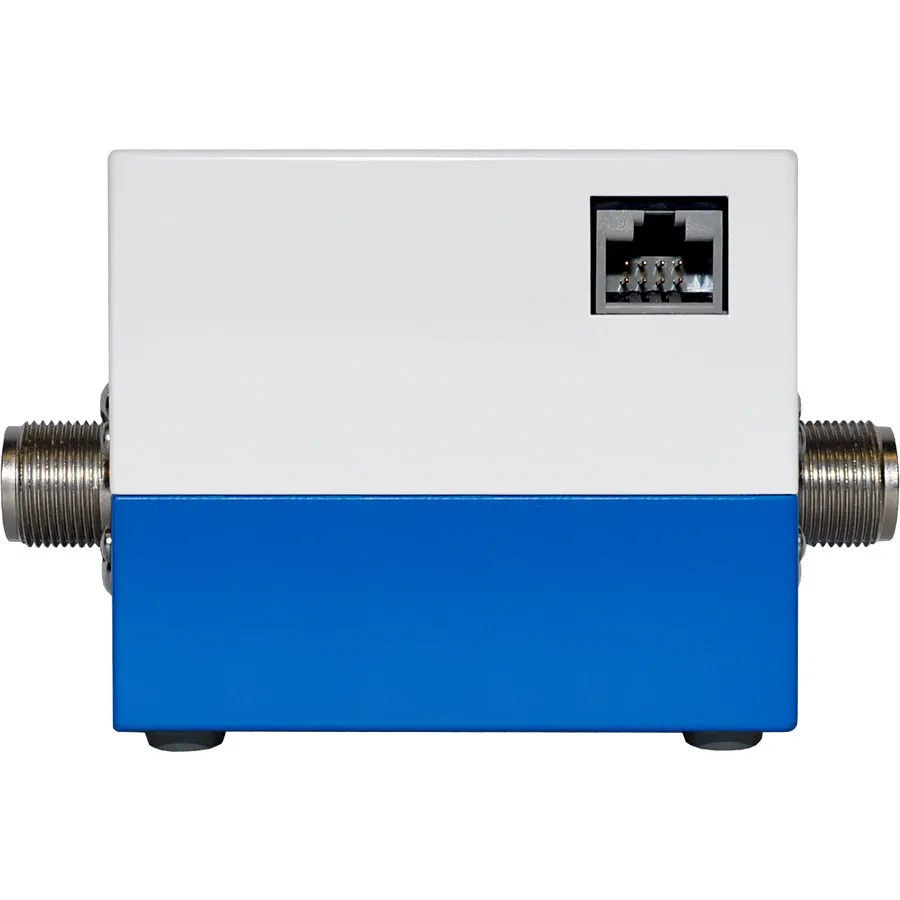

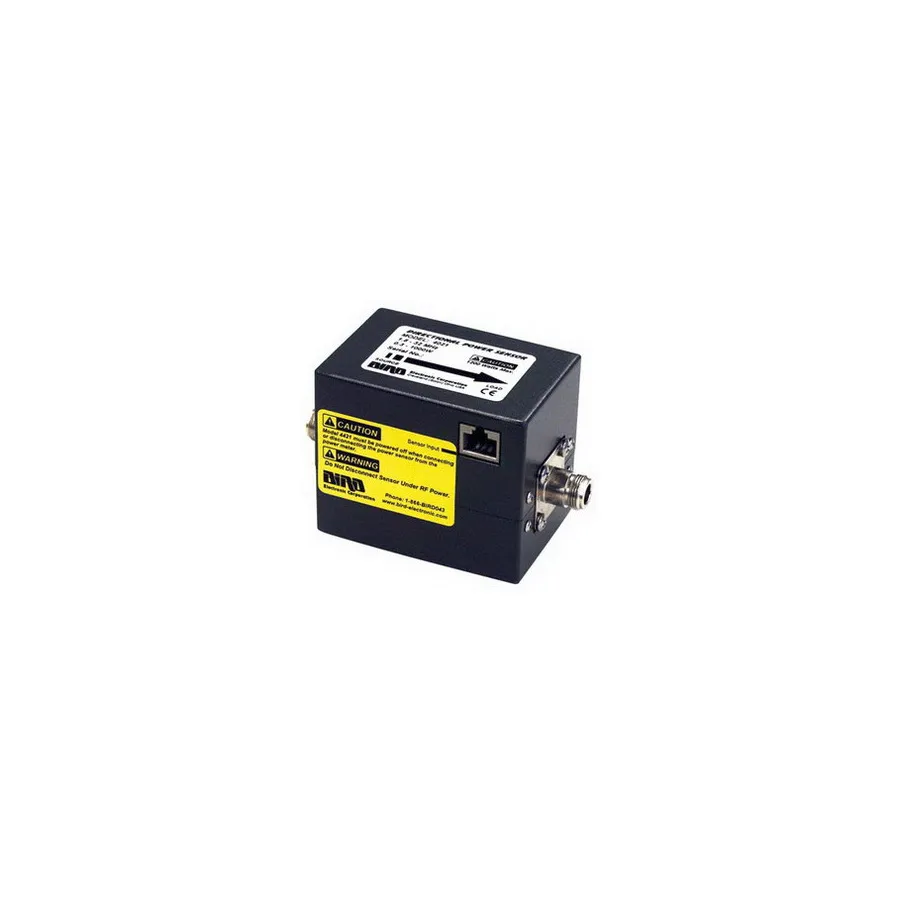

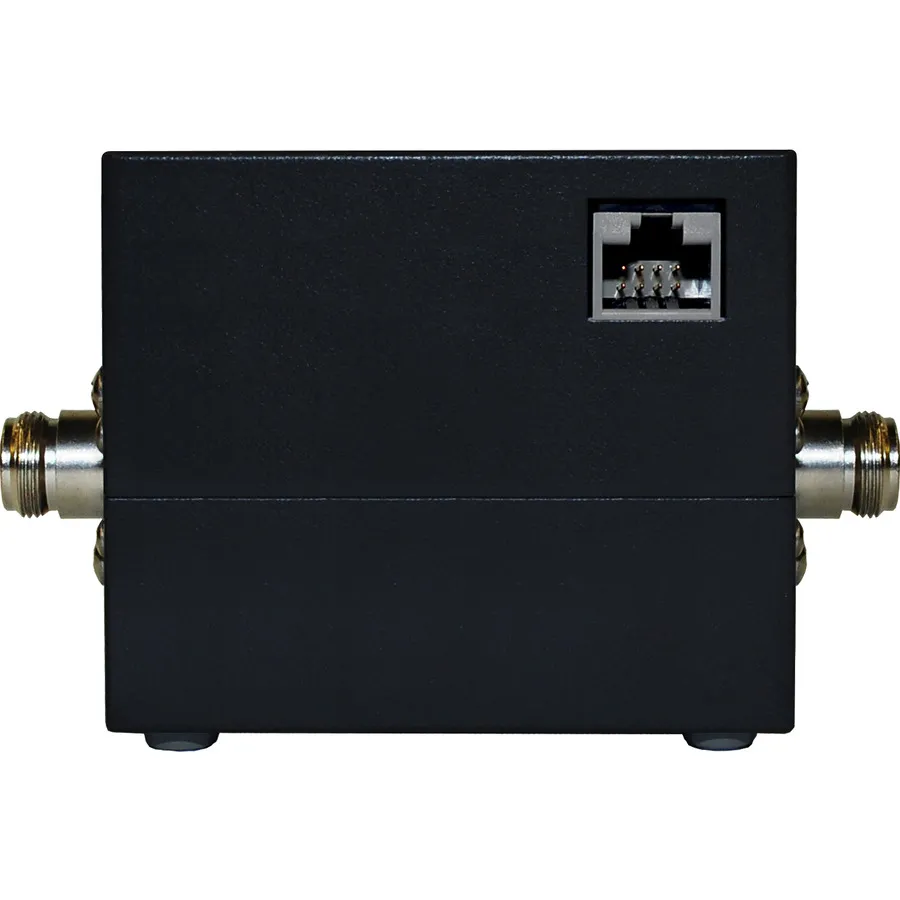

Bird Technologies es un fabricante líder de sensores de potencia direccionales ampliamente utilizado en radio de dos vías, radiodifusión e infraestructura celular. Keysight Technologies ofrece sensores de diodo y termopares que cubren frecuencias hasta 110 GHz con amplio rango dinámico. Rohde & Schwarz y Anritsu proporcionan sensores adaptados a sus respectivas plataformas de medidores de potencia para soluciones de medición completamente integradas.
