Interruptores RF

Los interruptores RF son componentes electromecánicos o de estado sólido utilizados para enrutar señales de radiofrecuencia y microondas entre instrumentos, dispositivos bajo prueba y componentes de acondicionamiento de señal. Son bloques de construcción fundamentales de equipos de prueba automática (ATE) y matrices de conmutadores, permitiendo que un único instrumento pruebe múltiples puertos o dispositivos secuencialmente sin reconexión manual. Los interruptores RF están disponibles en configuraciones de polo único múltiple lanzamiento (SP3T, SP4T, SP6T) y formatos multipuerto que cubren frecuencias desde CC hasta 67 GHz en diseños coaxiales de precisión.

Los interruptores RF electromecánicos ofrecen pérdida de inserción muy baja y aislación puerto a puerto alta, lo que los hace adecuados para aplicaciones de alta frecuencia y alta potencia en defensa aeroespacial, prueba de estación base de telecomunicaciones y caracterización de oblea de semiconductores. Los interruptores de estado sólido proporcionan velocidades de conmutación más rápidas para medición de pulso y aplicaciones de producción de alto rendimiento. Los interruptores de protección de carga como la serie Bird 8640A salvaguardan amplificadores de potencia de condiciones de circuito abierto y cortocircuito durante pruebas de transmisor de alta potencia.

Aplicaciones Típicas

Conmutación automática entre múltiples dispositivos bajo prueba (DUT) en prueba de RF de producción
Enrutamiento de señal en sistemas de matriz de conmutadores para pruebas de antena multi-canal y conformación de haces
Conexión de múltiples instrumentos a un puerto único de DUT para mediciones secuenciales
Protección de carga en configuraciones de caracterización de transmisor y amplificador de alta potencia
Conmutación de trayectoria en bancos de prueba de comunicación por satélite y sistema de radar

Marcas Populares

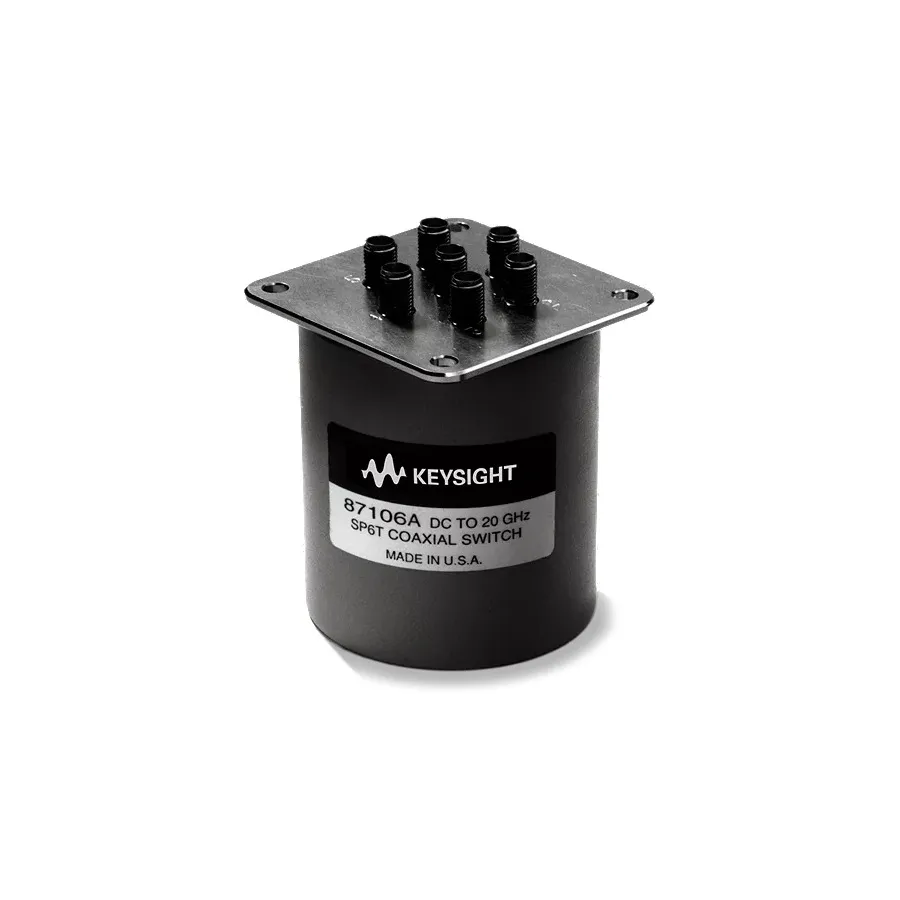

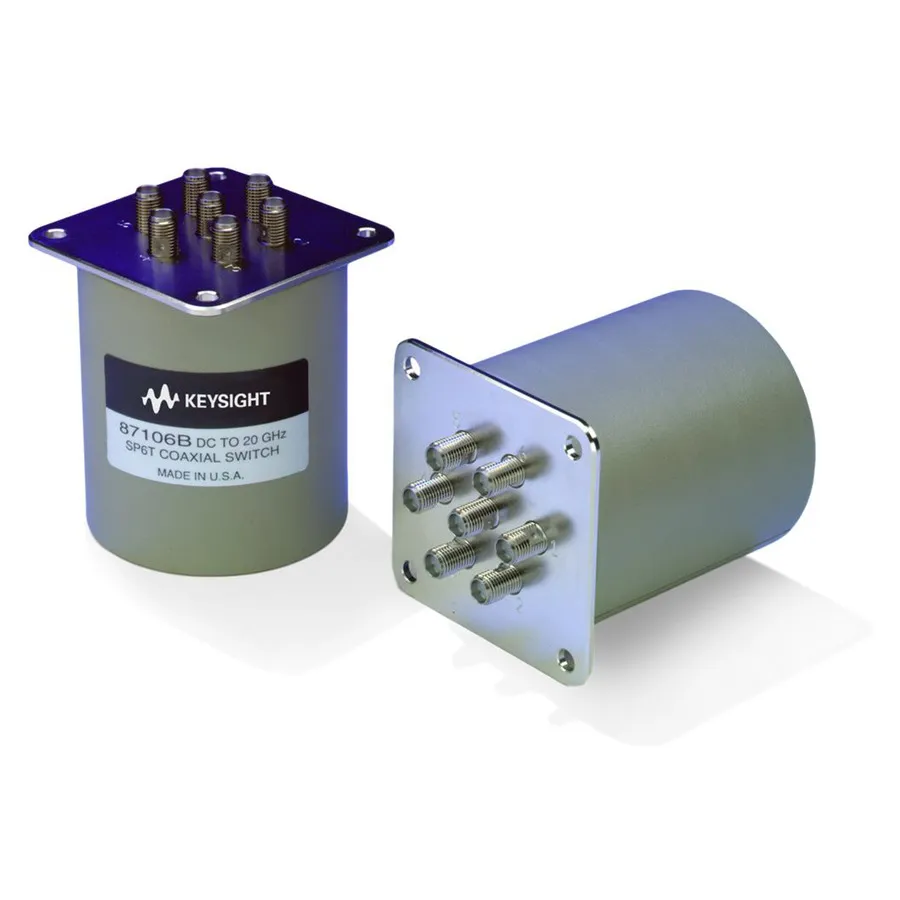

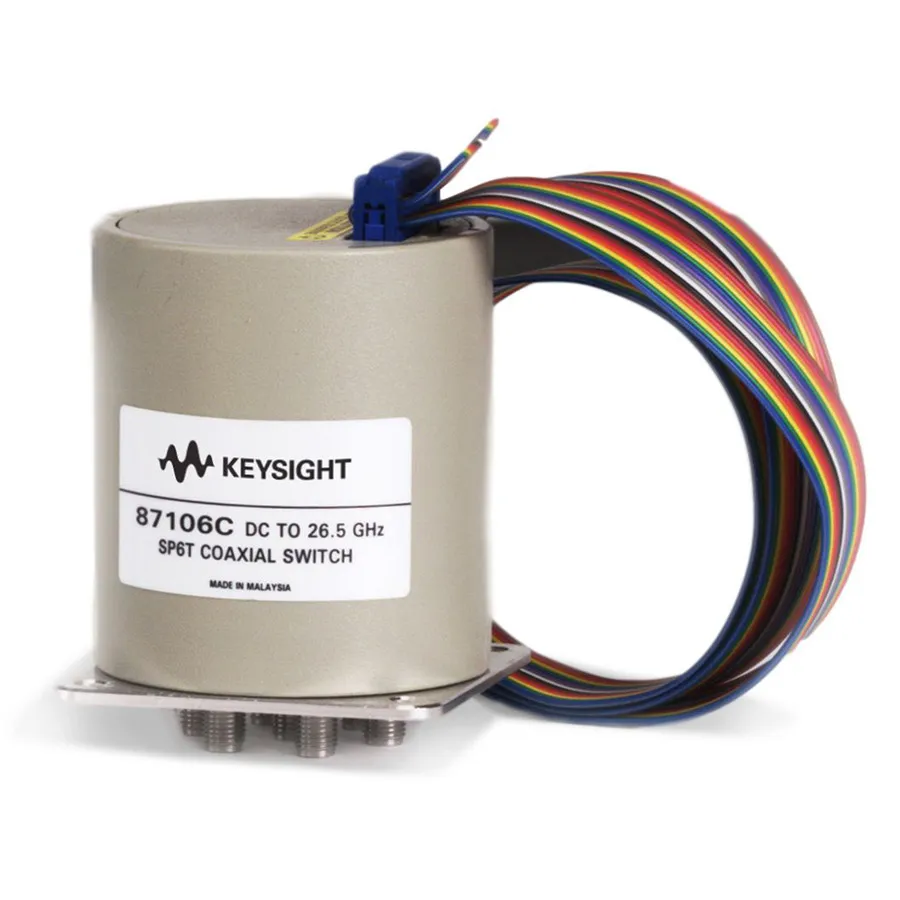

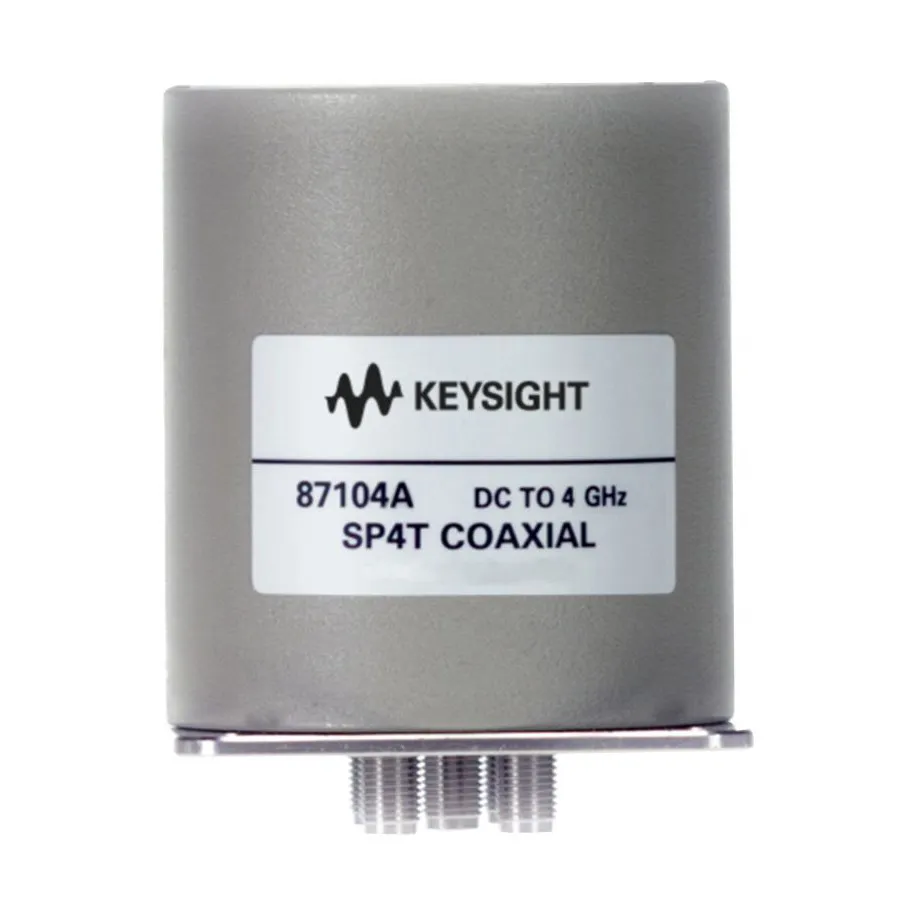

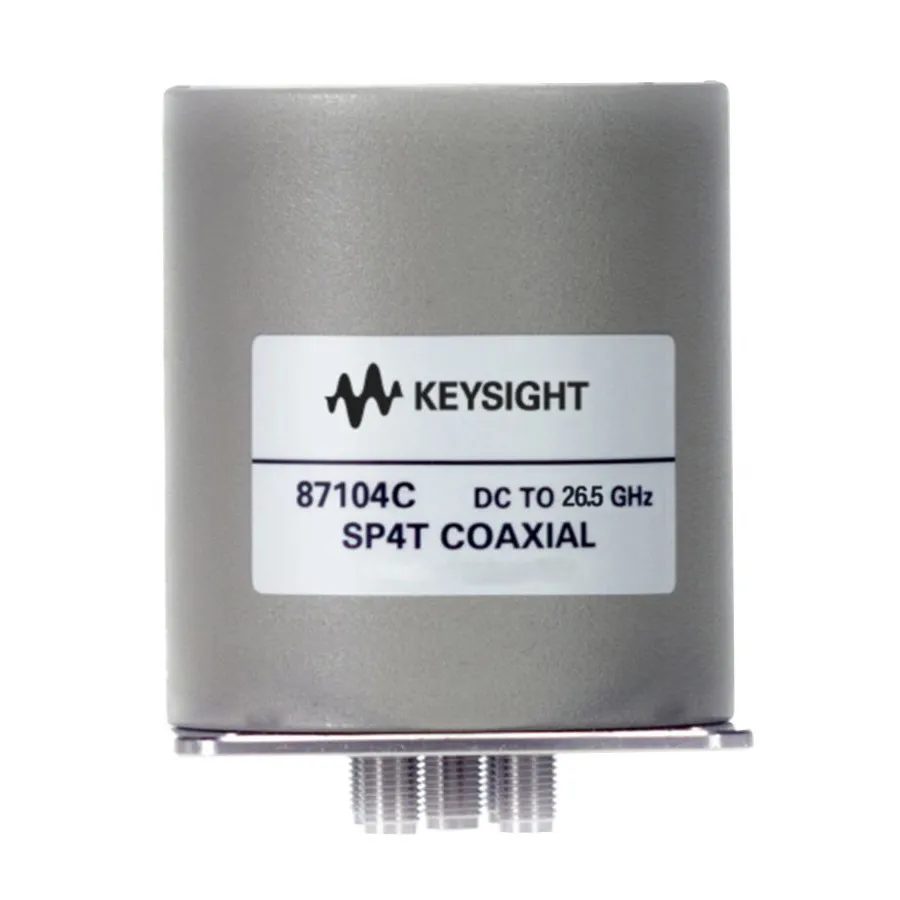

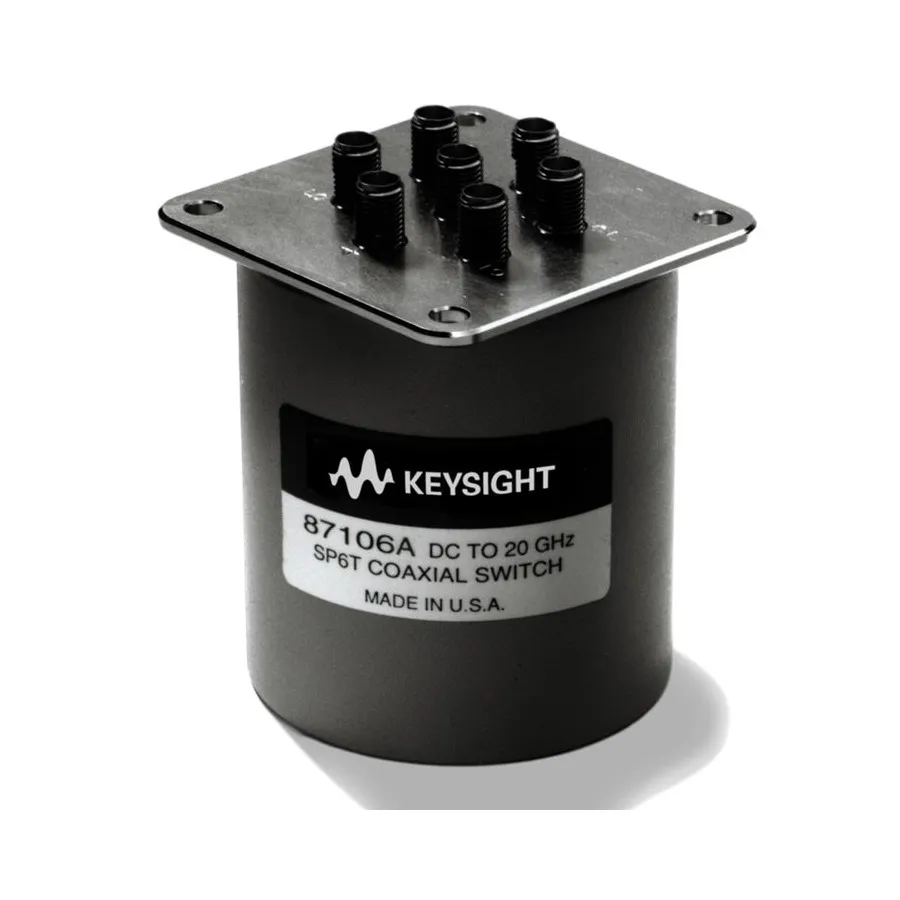

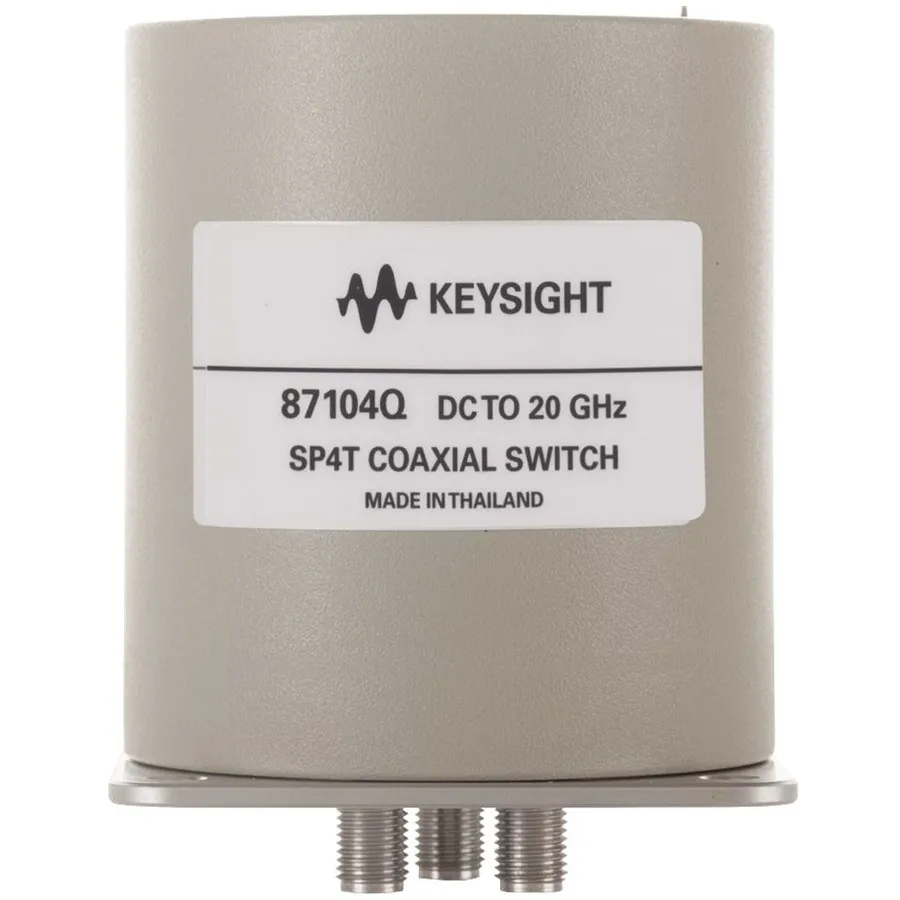

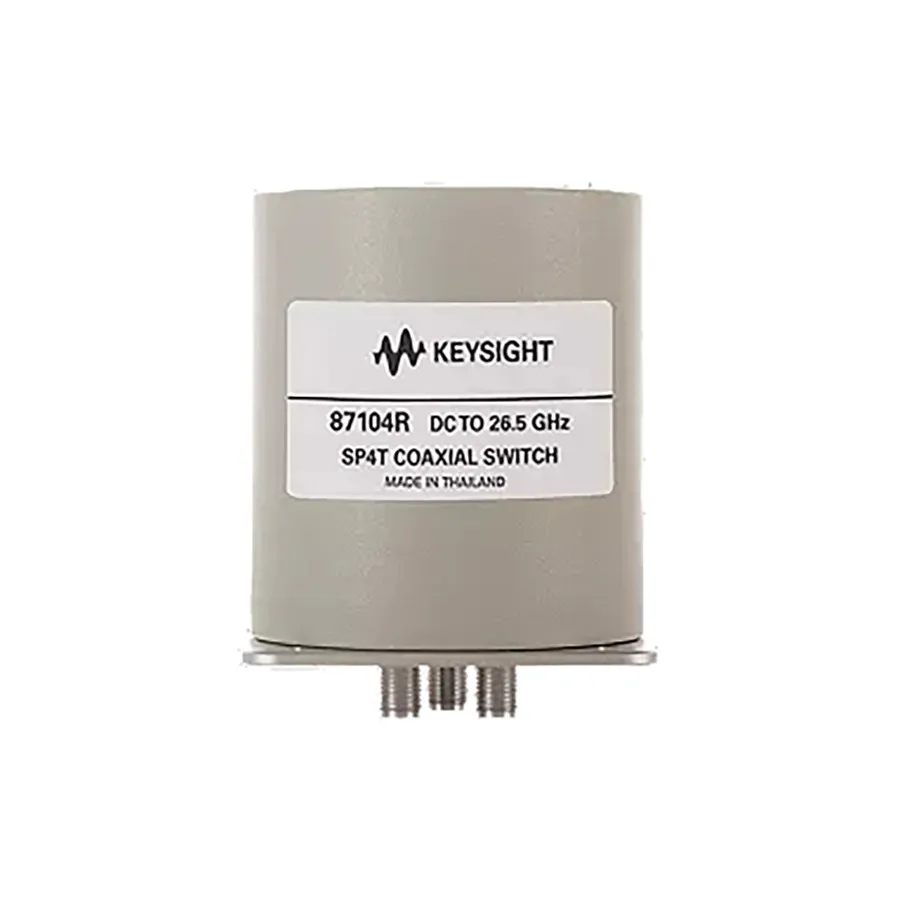

Keysight Technologies ofrece una gama integral de interruptores RF coaxiales multipuerto, incluyendo la serie 87104A en configuraciones SP4T y multipuerto con opciones de controlador e interfaz para integración de sistema. Bird Technologies suministra interruptores de protección de carga para entornos de transmisor de alta potencia. Ambas compañías proporcionan interruptores con alta repetibilidad y larga vida útil mecánica adecuados para aplicaciones de ATE de laboratorio y producción exigentes.
